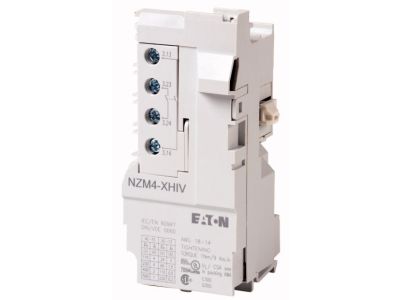

Styki pomocnicze wyprzedzające 2 zw. NZM4-XHIV | 266172 Eaton

Alternatywny kod produktu: NZM4-XHIV

Opis i Kluczowe Cechy

Styki pomocnicze wyprzedzające NZM4-XHIV (symbol 266172) to akcesoria przeznaczone do wyłączników serii NZM. Zapewniają wczesne zadziałanie w zakresie 20–90 ms, co pozwala na wyprzedzające sygnalizowanie stanu wyłącznika w obwodach blokujących i wyłączających obciążenie. Są kompatybilne z wyłącznikami NZM4(-4) oraz N(N/O)4(-4).

• Wczesne zadziałanie (20–90 ms): Umożliwia wyprzedzające załączanie wyzwalaczy podnapięciowych i sygnalizację w aplikacjach głównych/awaryjnych, zwiększając kontrolę nad procesami łączeniowymi.
• Kompatybilność z wyłącznikami NZM: Dedykowane do montażu w wyłącznikach NZM4(-4) i N(N/O)4(-4), co ułatwia integrację w istniejących rozdzielnicach.
• Modułowa budowa: Grupy funkcyjne zapewniają elastyczność i łatwość montażu w szafach sterowniczych.
• Przeznaczenie do obwodów blokujących i wyłączających: Odpowiednie do zastosowań w układach bezpieczeństwa i automatyki przemysłowej.
• Ważne ograniczenia kompatybilności: Nie stosować z wyzwalaczami podnapięciowymi NZM..-XU.., wyzwalaczami wzrostowymi NZM..-XA.. ani napędami zdalnymi NZM..-XR.. – zapewnia to prawidłowe działanie i uniknięcie kolizji w obwodzie.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności.

Zastosowanie

Styki pomocnicze wyprzedzające NZM4-XHIV znajdują zastosowanie w układach sterowania i zabezpieczeń z wyłącznikami serii NZM, szczególnie tam, gdzie wymagane jest wcześniejsze sygnalizowanie stanu łączeniowego.

• Wczesne sygnalizowanie stanu wyłącznika głównego/awaryjnego w aplikacjach przemysłowych.
• Blokowanie i wyłączanie obciążenia w obwodach bezpieczeństwa.
• Współpraca z wyzwalaczami podnapięciowymi (z wyłączeniem serii NZM..-XU..) w celu szybszego odłączania zasilania.
• Zastosowanie w automatyce budynkowej i rozdzielnicach dystrybucyjnych jako element sygnalizacji stanu łączeniowego.

Wskazówki Montażowe

Montaż powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Akcesoria montuje się na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia. Momenty dokręcania śrub stosować zgodnie z zaleceniami producenta.

FAQ

• Czy styki NZM4-XHIV posiadają podświetlenie LED? Nie, są to styki pomocnicze wyprzedzające bez podświetlenia. Sygnalizacja stanu opiera się na mechanicznym przełączeniu styków.
• Jaki jest stopień ochrony tych styków? Stopień ochrony zależy od obudowy wyłącznika NZM, w której są montowane. Same styki nie mają określonego IP – zaleca się montaż w rozdzielnicy o odpowiednim stopniu ochrony.
• Czy styki działają w trybie zwiernym czy rozwiernym? Są to styki zwierne (2 zw.) – w stanie spoczynku rozwarte, a po zadziałaniu wyłącznika zamykają obwód z wyprzedzeniem czasowym 20–90 ms.
