Styki pomocnicze Sirco M/MV, NO+NZ | 22990001 Socomec

Opis i Kluczowe Cechy

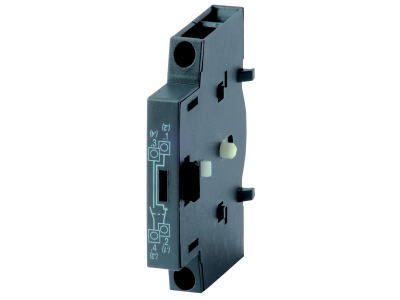

Styki pomocnicze Socomec o numerze katalogowym 22990001 to dedykowane akcesorium modułowe zaprojektowane do współpracy z rozłącznikami izolacyjnymi serii SIRCO M oraz MV. Zestaw składa się z jednego styku zwiernego (NO - Normally Open) oraz jednego styku rozwiernego (NZ - Normally Closed), co pozwala na wszechstronną sygnalizację stanu aparatu głównego w układach automatyki i sterowania. Dzięki modułowej konstrukcji, styki te idealnie integrują się z korpusem rozłącznika, nie zajmując nadmiarowej przestrzeni w rozdzielnicy.

• Konfiguracja styków: Układ 1NO + 1NZ umożliwia jednoczesne przesyłanie sygnału o zamknięciu oraz otwarciu torów głównych rozłącznika.
• Wysoka niezawodność: Mechanizm styków został zaprojektowany tak, aby precyzyjnie odwzorowywać pozycję napędu ręcznego, co jest kluczowe dla bezpieczeństwa obsługi maszyn.
• Kompaktowa budowa: Akcesorium zachowuje modułowy charakter serii SIRCO, pozwalając na szybką rozbudowę funkcjonalności bez konieczności wymiany całego aparatu.
• Kompatybilność: Pełna integracja z seriami SIRCO M i MV, które są cenione za zdolność do łączenia pod obciążeniem i zapewnianie bezpiecznej przerwy izolacyjnej.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami marki Socomec, co gwarantuje pełną kompatybilność z rozłącznikami spełniającymi normę IEC 60947-3. Styki pomocnicze są testowane pod kątem wytrzymałości dielektrycznej oraz trwałości mechanicznej, co zapewnia ich długowieczność nawet w wymagających środowiskach przemysłowych. Zastosowanie materiałów o wysokiej odporności termicznej pozwala na bezpieczną pracę w szerokim zakresie temperatur roboczych typowych dla szaf sterowniczych.

Zastosowanie

Styki pomocnicze 22990001 znajdują szerokie zastosowanie w nowoczesnych systemach elektroenergetycznych niskiego napięcia. Są niezbędnym elementem w:

• Obwodach kontrolnych maszyn: Pozwalają na bezpieczne blokowanie pracy urządzeń w przypadku otwarcia rozłącznika głównego.
• Systemach sygnalizacji: Umożliwiają zdalne monitorowanie stanu pracy rozłącznika za pomocą kontrolek na elewacji szafy lub sygnałów wejściowych do sterowników PLC.
• Układach SZR (Samoczynnego Załączania Rezerwy): Wspierają logikę przełączania między dwoma źródłami zasilania w konfiguracjach 3/4P.
• Rozdzielnicach przemysłowych: Gdzie wymagana jest precyzyjna informacja o stanie izolacji obwodu dla personelu technicznego.

Wskazówki Montażowe

Montaż styków pomocniczych do rozłączników SIRCO M/MV jest intuicyjny i nie wymaga specjalistycznych narzędzi. Należy pamiętać o następujących zasadach:

• Zatrzaskowy system montażu: Styki montuje się bezpośrednio na boku korpusu rozłącznika głównego. Należy upewnić się, że mechanizm sprzęgający jest prawidłowo osadzony w gnieździe napędu.
• Podłączenie przewodów: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów sterowniczych, aby zapewnić trwały styk i uniknąć poluzowania połączenia pod wpływem drgań.
• Moment dokręcania: Należy przestrzegać momentu dokręcania zacisków śrubowych określonego w dokumentacji technicznej, aby nie uszkodzić gwintów przy zachowaniu optymalnego docisku.
• Weryfikacja: Po montażu należy wykonać kilka cykli przełączeń rozłącznikiem (bez napięcia w obwodzie mocy), aby sprawdzić poprawność działania styków pomocniczych za pomocą miernika ciągłości.

FAQ

1. Czy styki pomocnicze 22990001 można zamontować do dowolnego rozłącznika?
Nie, są one dedykowane wyłącznie do serii SIRCO M oraz SIRCO MV producenta Socomec. Przed zakupem należy zweryfikować model posiadanego rozłącznika.

2. Czy zestaw zawiera jeden czy dwa styki?
Zestaw zawiera jeden moduł, który wewnątrz posiada dwa niezależne tory sygnałowe: jeden normalnie otwarty (NO) oraz jeden normalnie zamknięty (NZ).

3. Czy montaż styków wymaga demontażu rozłącznika z szyny DIN?
W większości przypadków montaż jest możliwy bez zdejmowania aparatu z szyny DIN, o ile zachowano odpowiedni odstęp od sąsiednich aparatów w rozdzielnicy, pozwalający na dostęp do bocznej ścianki urządzenia.
