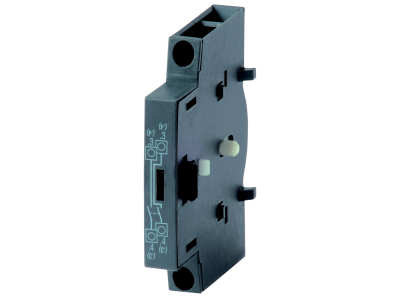

Styki pomocnicze Sirco M/MV, 2NO | 22990011 Socomec

Opis i Kluczowe Cechy

Styki pomocnicze Socomec o numerze katalogowym 22990011 to dedykowane akcesorium do modułowych rozłączników izolacyjnych z serii SIRCO M oraz MV. Wyposażone w dwa styki zwierne (2NO - Normally Open), umożliwiają precyzyjne monitorowanie stanu pracy aparatu głównego. Dzięki modułowej konstrukcji, styki te idealnie integrują się z korpusem rozłącznika, nie zajmując nadmiarowej przestrzeni w rozdzielnicy. Wykorzystanie styków pomocniczych pozwala na zdalną sygnalizację pozycji rozłącznika, co jest kluczowe w zaawansowanych systemach automatyki i sterowania. Solidna konstrukcja gwarantuje wysoką trwałość mechaniczną oraz elektryczną, co przekłada się na niezawodność całego układu zasilania niskiego napięcia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Styki pomocnicze współpracujące z serią SIRCO M/MV spełniają wymagania normy IEC 60947-3, co potwierdza ich zdolność do bezpiecznej pracy w wymagających warunkach przemysłowych. Zapewnienie bezpiecznej przerwy izolacyjnej w stanie otwartym jest priorytetem producenta, co czyni ten osprzęt zaufanym elementem systemów bezpieczeństwa maszynowego.

Zastosowanie

Głównym obszarem zastosowania styków pomocniczych 2NO jest sygnalizacja zwrotna do sterowników PLC, systemów SCADA lub lampek kontrolnych na elewacji szafy sterowniczej. Są one niezastąpione w:

• Obwodach kontrolnych maszyn przemysłowych, gdzie wymagana jest informacja o załączeniu zasilania.
• Układach przełączania źródeł zasilania (SZR), gdzie monitorowanie pozycji styków głównych jest niezbędne do poprawnej logiki sterowania.
• Rozdzielnicach głównych i obiektowych, w celu zwiększenia bezpieczeństwa obsługi poprzez wizualizację stanu aparatu.
• Systemach automatyki budynkowej integrujących rozłączniki izolacyjne z systemami nadrzędnymi.

Wskazówki Montażowe

Montaż styków pomocniczych do rozłączników SIRCO M/MV jest intuicyjny i nie wymaga specjalistycznych narzędzi. Należy pamiętać o następujących zasadach:

• Przed przystąpieniem do montażu należy upewnić się, że obwód główny jest odłączony od napięcia.
• Styki montuje się zatrzaskowo na boku korpusu rozłącznika głównego, dbając o poprawne zazębienie mechanizmu napędowego.
• Przewody sterownicze o odpowiednim przekroju (zazwyczaj od 0,5 mm² do 2,5 mm²) należy dokręcić z momentem zalecanym przez producenta, aby uniknąć poluzowania połączeń pod wpływem drgań.
• Po montażu zaleca się wykonanie testu mechanicznego (kilkukrotne przełączenie rozłącznika), aby zweryfikować poprawność działania styków pomocniczych.

FAQ

• Czy styki 2NO można zamontować do każdego rozłącznika SIRCO M? Tak, są one kompatybilne z całą serią modułową SIRCO M oraz MV, niezależnie od liczby biegunów aparatu głównego.
• Czy styki te mogą pracować w obwodach prądu stałego (DC)? Tak, styki pomocnicze Socomec są przystosowane do pracy w obwodach kontrolnych niskiego napięcia, zarówno AC, jak i DC, zgodnie z parametrami technicznymi podanymi w karcie katalogowej.
• Czy wymagane są dodatkowe adaptery do montażu? Nie, styki są zaprojektowane do bezpośredniego montażu na rozłączniku, co upraszcza instalację i redukuje koszty osprzętu.
