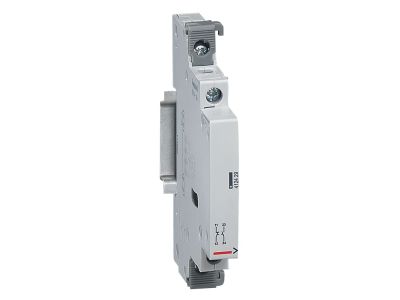

Styki pomocnicze PS 486 dla styczników modułowych SM 400 | 412429 Legrand

Opis i Kluczowe Cechy

Styki pomocnicze PS 486 (indeks 412429) to dedykowane urządzenie do styczników modułowych SM 400 oraz przekaźników bistabilnych PB 400. Oferują konfigurację styków NC+NO, prąd znamionowy Imax 5 A przy napięciu 250 V~ oraz kompaktową szerokość 0,5 modułu (17,5 mm). Dzięki Imax 5 A styki bezpiecznie przenoszą sygnały sterujące w obwodach pomocniczych bez ryzyka przegrzania.

• Konfiguracja styków NC+NO: Umożliwia jednoczesną realizację funkcji zwiernej i rozwiernej w jednym module, zwiększając elastyczność układów sterowania.
• Prąd znamionowy Imax 5 A: Zapewnia wystarczającą obciążalność dla obwodów sterowania i sygnalizacji, gwarantując długotrwałą niezawodność.
• Napięcie 250 V~: Przystosowany do standardowych instalacji niskiego napięcia w budynkach i przemyśle.
• Szerokość 0,5 modułu (17,5 mm): Oszczędza miejsce na szynie DIN, pozwalając na gęstszą zabudowę aparatury w rozdzielnicy.
• Montaż z lewej strony stycznika: Umożliwia szybką rozbudowę styczników SM 400 o dodatkowe styki pomocnicze bez demontażu całego układu.

Zgodność z Normami

Styki pomocnicze PS 486 są zgodne z wymaganiami dyrektyw Unii Europejskiej i posiadają oznakowanie CE. Zostały zaprojektowane zgodnie z ogólnie przyjętymi standardami bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Styki pomocnicze PS 486 znajdują zastosowanie w układach sterowania i automatyki budynkowej, gdzie wymagana jest rozbudowa styczników o dodatkowe obwody sygnalizacji, blokad lub sterowania.

• Rozbudowa styczników modułowych SM 400 o dodatkowe styki zwierne i rozwierne do sterowania odbiornikami.
• Współpraca z przekaźnikami bistabilnymi PB 400 w celu realizacji funkcji załączania/wyłączania z sygnalizacją stanu.
• Dostarczanie impulsów sterujących do styczników, przekaźników lub wejść PLC w szafach sterowniczych.
• Sygnalizacja stanu pracy urządzeń w rozdzielnicach i tablicach rozdzielczych.

Wskazówki Montażowe

Montaż wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Urządzenie montuje się z lewej strony stycznika SM 400 lub przekaźnika PB 400 na szynie TH35 (DIN). Szerokość modułu wynosi 17,5 mm (0,5 modułu). Do podłączenia przewodów należy użyć odpowiedniego momentu dokręcania zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu obciążenia (max 5 A). Maksymalnie można zamontować 2 urządzenia pomocnicze na jeden stycznik.

FAQ

• Jakie jest napięcie nominalne styków pomocniczych PS 486? Napięcie znamionowe wynosi 250 V~.
• Ile styków pomocniczych można zamontować na jednym styczniku SM 400? Maksymalnie 2 urządzenia pomocnicze PS 486 mogą być zamontowane z lewej strony stycznika.
• Czy styki pomocnicze są podświetlane lub wyposażone w diodę LED? W dostępnych danych nie ma informacji o podświetleniu. Produkt dostarczany jest bez wbudowanego wskaźnika LED.
