Styki pomocnicze PS 485 dla styczników modułowych SM 400 | 412430 Legrand

Opis i Kluczowe Cechy

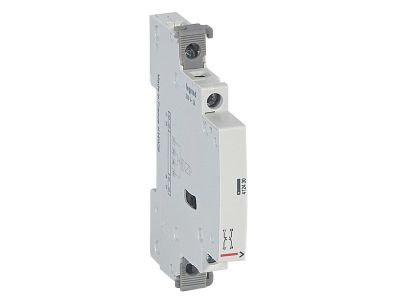

Styk pomocniczy Legrand o numerze referencyjnym 412430 (seria PS 485) to profesjonalne urządzenie rozszerzające funkcjonalność styczników modułowych z serii SM 400. Zaprojektowany z myślą o zaawansowanych systemach automatyki budynkowej i przemysłowej, moduł ten oferuje konfigurację zestyków NC+NO (jeden styk rozwierny oraz jeden styk zwierny). Urządzenie charakteryzuje się prądem znamionowym Imax wynoszącym 5 A przy napięciu znamionowym 250 V~, co pozwala na skuteczne przesyłanie sygnałów zwrotnych do układów sterowania, sygnalizacji stanów pracy lub blokad bezpieczeństwa.

• Kompaktowa konstrukcja: Szerokość modułu wynosi zaledwie 0,5 modułu (8,75 mm), co pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.
• Wysoka kompatybilność: Dedykowany do współpracy ze stycznikami modułowymi SM 400 o prądzie 25 A i szerokości 2 modułów.
• Elastyczność rozbudowy: System pozwala na montaż maksymalnie dwóch urządzeń pomocniczych na jeden stycznik, co znacząco zwiększa możliwości konfiguracyjne układu.
• Precyzyjne wykonanie: Produkt marki Legrand gwarantuje wysoką trwałość mechaniczną i elektryczną styków.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa i jakości. Jest w pełni kompatybilny z normą IEC/EN 61095, która określa wymagania dla styczników elektromechanicznych do zastosowań domowych i podobnych. Zgodność z tą normą zapewnia pełną interoperacyjność z osprzętem modułowym Legrand oraz gwarantuje bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Styk pomocniczy PS 485 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest niezbędnym elementem w sytuacjach, gdy konieczne jest monitorowanie stanu pracy stycznika głównego. Główne obszary zastosowania obejmują:

• Sygnalizacja optyczna i akustyczna: Przekazywanie informacji o załączeniu lub rozłączeniu obwodu głównego do lampek sygnalizacyjnych lub buczków.
• Układy automatyki: Współpraca ze sterownikami PLC, gdzie styk pomocniczy służy jako wejście potwierdzające wykonanie operacji przez stycznik.
• Blokady elektryczne: Tworzenie układów wzajemnego wykluczania się styczników (np. w układach nawrotnych lub przełącznikach źródła zasilania).
• Systemy BMS: Integracja z systemami zarządzania budynkiem w celu zdalnego monitorowania statusu odbiorników energii.

Wskazówki Montażowe

Montaż styku pomocniczego 412430 jest intuicyjny, jednak wymaga zachowania standardów technicznych:

• Miejsce montażu: Urządzenie należy montować wyłącznie z lewej strony stycznika modułowego SM 400.
• Instalacja na szynie: Moduł jest przystosowany do montażu na standardowej szynie DIN (TH35).
• Połączenie mechaniczne: Należy upewnić się, że dźwignia sprzęgająca styk pomocniczy ze stycznikiem jest prawidłowo osadzona, co gwarantuje synchroniczną pracę zestyków.
• Okablowanie: Podczas podłączania przewodów należy zwrócić uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.

FAQ

1. Czy styk pomocniczy 412430 pasuje do wszystkich styczników Legrand?
Nie, ten konkretny model jest dedykowany do styczników modułowych z serii SM 400 o prądzie 25 A i szerokości 2 modułów.

2. Ile styków pomocniczych mogę zamontować na jednym styczniku?
Zgodnie ze specyfikacją techniczną producenta, dopuszczalny jest montaż maksymalnie dwóch urządzeń pomocniczych na jeden stycznik.

3. Jaka jest szerokość tego modułu w milimetrach?
Szerokość wynosi 0,5 modułu 17,5 mm, co w praktyce oznacza szerokość około 8,75 mm.

4. Czy styk może pracować z napięciem stałym (DC)?
Specyfikacja określa napięcie znamionowe jako 250 V~ (prąd przemienny). W przypadku chęci zastosowania w obwodach DC, należy zweryfikować dopuszczalne obciążenia u producenta, jednak standardowo jest to osprzęt AC.
