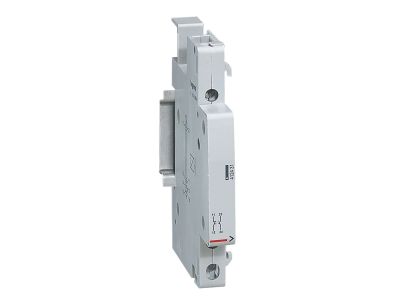

Styki pomocnicze PS 385 dla styczników modułowych SM 300 | 412431 Legrand

Opis i Kluczowe Cechy

Styki pomocnicze PS 385 (symbol 412431) zostały zaprojektowane do współpracy ze stycznikami modułowymi serii SM 300 o prądach znamionowych 40 A i 63 A. Dzięki zestykom NC+NO w jednym module oferują uniwersalne możliwości rozbudowy układów sterowania. Prąd znamionowy Imax 5 A przy napięciu 250 V~ gwarantuje bezpieczną sygnalizację i przełączanie obwodów pomocniczych. Montowane z lewej strony stycznika, zajmują tylko 0,5 modułu szerokości (17,5 mm), oszczędzając miejsce na szynie DIN.

• Prąd znamionowy Imax 5 A: zapewnia bezpieczną pracę w obwodach sterowniczych i sygnalizacyjnych bez ryzyka przegrzania styków.
• Napięcie 250 V~: kompatybilność z typowymi sieciami niskiego napięcia AC, szerokie zastosowanie w instalacjach budynkowych.
• Zestyki NC+NO (rozwierny i zwierny): jeden moduł oferuje dwa typy styków, umożliwiając realizację różnych funkcji logicznych i sygnalizacyjnych.
• Szerokość 0,5 modułu (17,5 mm): minimalne zajęcie miejsca na szynie TH35, pozwala na gęstą zabudowę w rozdzielnicy.
• Montaż z lewej strony stycznika SM 300: prosta i szybka rozbudowa systemu bez konieczności demontażu istniejących połączeń. Jedno urządzenie pomocnicze na stycznik.

Zgodność z Normami

Styki pomocnicze PS 385 są przeznaczone do współpracy ze stycznikami modułowymi SM 300, które spełniają wymagania normy IEC/EN 61095. Aparatura posiada certyfikację CE i jest zgodna z europejskimi standardami bezpieczeństwa dla sprzętu elektrycznego.

Zastosowanie

Styki pomocnicze PS 385 rozszerzają możliwości styczników modułowych w instalacjach elektrycznych. Sprawdzają się wszędzie tam, gdzie wymagane są dodatkowe obwody sterownicze, sygnalizacyjne lub blokady.

• Rozbudowa układów sterowania silnikami i odbiornikami o dodatkowe funkcje sygnalizacji stanu załączenia.
• Przekazywanie impulsów do przekaźników, styczników lub wejść PLC w automatyce budynkowej.
• Realizacja blokad krzyżowych i obwodów bezpieczeństwa w szafach sterowniczych.
• Montaż w rozdzielnicach mieszkaniowych i przemysłowych jako element nadzoru pracy styczników.

Wskazówki Montażowe

Montaż styku pomocniczego PS 385 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się z lewej strony stycznika SM 300 na szynie TH35 (DIN). Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd Imax 5 A. Styk pomocniczy może być instalowany tylko jeden na stycznik.

FAQ

• Czy styki pomocnicze PS 385 mają podświetlenie LED? Nie, model PS 385 nie jest wyposażony w żadne podświetlenie. Jest to czysta sekcja styków pomocniczych.
• Jaki jest stopień ochrony (IP) tego urządzenia? Producent nie podaje konkretnego stopnia ochrony dla tego modelu. Standardowo aparatura modułowa montowana w rozdzielnicy charakteryzuje się stopniem IP20.
• Jaki typ zestyków posiada PS 385? Styk pomocniczy wyposażony jest w jeden styk zwierny (NO) i jeden styk rozwierny (NC), co pozwala na realizację zarówno obwodów załączających, jak i wyłączających.
