Styki pomocnicze lub alarmowe do wyłączników mocy DPX3 | 421011 Legrand

Opis i Kluczowe Cechy

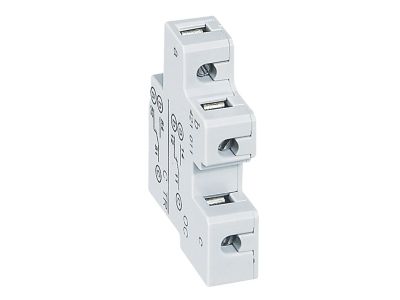

Styk pomocniczy lub alarmowy o numerze katalogowym 421011 to zaawansowany komponent automatyki budynkowej i przemysłowej, zaprojektowany przez renomowanego producenta LEGRAND. Urządzenie to pełni kluczową rolę w systemach monitoringu stanu pracy aparatury modułowej i mocy. Jest to uniwersalny zestyk przełączny, który umożliwia precyzyjną sygnalizację dwóch stanów: aktualnego położenia styków głównych aparatu (styk pomocniczy) lub informacji o wyzwoleniu wyłącznika na skutek awarii, przeciążenia lub zwarcia (styk alarmowy).

• Szeroka kompatybilność: Akcesorium zostało zaprojektowane do współpracy z pełną gamą wyłączników mocy oraz rozłączników serii DPX3 oraz DPX3-I w zakresie prądowym od 160 A aż do 1600 A.
• Parametry elektryczne: Zestyk przełączny charakteryzuje się obciążalnością prądową wynoszącą 3 A przy napięciu znamionowym 240 V AC, co pozwala na bezpośrednie sterowanie cewkami przekaźników, lampkami sygnalizacyjnymi czy wejściami sterowników PLC.
• Niezawodność: Wysoka jakość wykonania gwarantuje stabilną pracę w trudnych warunkach przemysłowych, zapewniając ciągłość informacji w systemach nadzoru.

Zgodność z Normami

Produkt LEGRAND 421011 został wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w branży elektrotechnicznej. Osprzęt pomocniczy dedykowany do serii DPX3 spełnia wymagania normy IEC/EN 60947-5-1, co potwierdza jego przydatność do stosowania w obwodach sterowniczych i sygnalizacyjnych. Dzięki certyfikacji CE, instalatorzy mają pewność, że komponent jest w pełni bezpieczny i dopuszczony do obrotu na rynku europejskim, spełniając dyrektywy niskonapięciowe.

Zastosowanie

Styk 421011 znajduje szerokie zastosowanie w rozdzielnicach głównych i oddziałowych, gdzie wymagana jest zdalna kontrola stanu aparatów mocy. Jest niezbędnym elementem w:

• Systemach BMS (Building Management System): Przekazywanie informacji o zadziałaniu zabezpieczeń do systemów inteligentnego zarządzania budynkiem.
• Układach SZR (Samoczynne Załączanie Rezerwy): Monitorowanie stanu wyłączników w celu poprawnej sekwencji przełączania źródeł zasilania.
• Centrach danych i przemyśle: Natychmiastowe powiadamianie służb utrzymania ruchu o awaryjnym wyłączeniu zasilania, co minimalizuje przestoje produkcyjne.

Wskazówki Montażowe

Montaż styku pomocniczego/alarmowego powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad BHP. Akcesorium montuje się wewnątrz dedykowanych gniazd w korpusie wyłącznika DPX3. Przed przystąpieniem do prac należy upewnić się, że aparat główny jest odłączony od zasilania. Przewody sterownicze powinny być starannie ułożone w kanałach kablowych wyłącznika, aby uniknąć ich przycięcia podczas zamykania obudowy. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów, co zapewnia trwały i pewny styk elektryczny oraz eliminuje ryzyko poluzowania się połączenia pod wpływem drgań.

FAQ

• Czy jeden styk może pełnić obie funkcje jednocześnie? Styk 421011 może pracować jako pomocniczy (sygnalizacja stanu ON/OFF) lub alarmowy (sygnalizacja wyzwolenia), zależnie od miejsca jego montażu wewnątrz wyłącznika DPX3.
• Czy styk pasuje do starszych serii DPX? Produkt jest dedykowany konkretnie do nowszych serii DPX3 oraz DPX3-I w zakresie 160-1600. W przypadku starszych modeli należy zweryfikować kompatybilność w dokumentacji technicznej producenta.
• Jakie jest maksymalne napięcie pracy styku? Znamionowe napięcie pracy wynosi 240 V AC, co jest standardem dla większości obwodów sterowniczych w automatyce.
