Styki pomocnicze frontowe do styczników CTX3 3P (9-150A), 4P (40-135A) 1NO+1NC | 416850 Legrand

Opis i Kluczowe Cechy

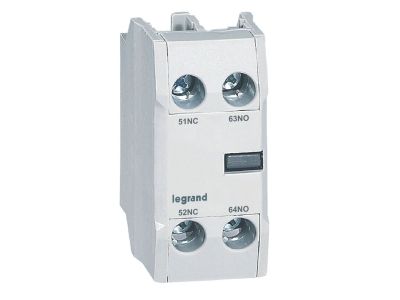

Blok styków pomocniczych frontowych przeznaczony do styczników serii CTX3 – model o symbolu 416850 oferuje konfigurację zestyków 1NO (normalnie otwarty) + 1NC (normalnie zamknięty) z prądem umownym termicznym Ith = 16 A. Dzięki montażowi frontowemu umożliwia łatwą rozbudowę zestyków pomocniczych bez konieczności demontażu stycznika, co przyspiesza instalację i modernizację układów sterowania.

• Konfiguracja zestyków 1NO + 1NC: Uniwersalna kombinacja styków pozwala na jednoczesne załączanie i rozłączanie sygnałów sterujących oraz sygnalizację stanu – jeden styk do załączania obwodu wykonawczego, drugi do odłączania obwodu sygnalizacyjnego.
• Prąd umowny termiczny Ith = 16 A: Zapewnia bezpieczną pracę w obwodach pomocniczych o znacznym obciążeniu prądowym bez ryzyka przegrzania styków, co gwarantuje długotrwałą niezawodność.
• Montaż frontowy (czołowy): Szybki dostęp do styków bez ingerencji w konstrukcję stycznika – idealne rozwiązanie przy modernizacji istniejących rozdzielnic lub w systemach wymagających częstej rekonfiguracji.
• Dedykowane do styczników CTX3 3P (9–150 A, AC‑3) oraz 4P (40–135 A, AC‑1): Pełna kompatybilność z szeroką gamą styczników serii CTX3, co pozwala na ujednolicenie akcesoriów w całej instalacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących aparatury łączeniowej oraz standardem DIN. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Montaż i użytkowanie zgodnie z instrukcją producenta zapewniają bezpieczeństwo i niezawodność w instalacjach elektrycznych.

Zastosowanie

Blok styków pomocniczych frontowych 416850 znajduje zastosowanie wszędzie tam, gdzie istnieje potrzeba rozszerzenia liczby zestyków sterujących lub sygnalizacyjnych w układach ze stycznikami CTX3. Dzięki kompaktowej budowie i prostemu montażowi sprawdza się zarówno w nowych, jak i modernizowanych instalacjach.

• Sterowanie odbiornikami w układach załączania silników, oświetlenia i innych obciążeń poprzez dodatkowe obwody pomocnicze.
• Generowanie impulsów sterujących do styczników, przekaźników lub wejść PLC w rozproszonych systemach automatyki.
• Sygnalizacja stanu pracy stycznika (np. załączony/wyłączony) w panelach operatorskich i szafach sterowniczych.
• Rozbudowa funkcji bezpieczeństwa i interlocków w automatyce budynkowej oraz przemysłowej.

Wskazówki Montażowe

Montaż bloku styków pomocniczych frontowych może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie od całego obwodu stycznika. Blok mocuje się bezpośrednio na czole stycznika CTX3 (montaż frontowy) – nie wymaga dodatkowej szyny. Momenty dokręcania śrub oraz przekroje przyłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta stycznika. Po zakończeniu montażu sprawdź poprawność działania styków NO/NC przed ponownym załączeniem napięcia.

FAQ

• Czy blok styków pomocniczych ma podświetlenie LED? Nie, produkt nie posiada wbudowanego podświetlenia. Służy wyłącznie jako zestyk pomocniczy do sygnalizacji i sterowania. Podświetlenie można zrealizować za pomocą oddzielnych lamp sygnalizacyjnych montowanych w puszkach.
• Jaki jest stopień ochrony tego akcesorium? Produkt nie posiada określonego stopnia ochrony – przeznaczony jest do montażu wewnątrz rozdzielnicy lub szafy sterowniczej, gdzie ochronę zapewnia obudowa (zazwyczaj IP20 lub wyższy, w zależności od warunków otoczenia).
• Jakie są tryby pracy styków (NO/NC)? Styki pomocnicze są zwierne (NO – normally open, normalnie otwarty) oraz rozwierne (NC – normally closed, normalnie zamknięty). Przy braku napięcia styk NC jest zwarty, a styk NO rozwarty. Po załączeniu stycznika następuje ich przełączenie: NO zwierany, NC rozwierany.
