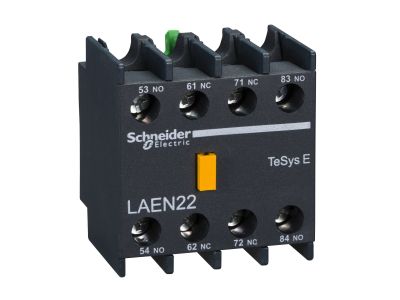

Styki pomocnicze Easy Tesys Control do LC1E 2NO 2NC LAEN22 | LAEN22 Schneider Electric

Opis i Kluczowe Cechy

Styki pomocnicze LAEN22 z serii Easy TeSys Control to zaawansowany moduł rozszerzający, zaprojektowany przez renomowanego producenta Schneider Electric. Urządzenie zostało stworzone z myślą o precyzyjnej sygnalizacji stanu pracy torów głównych styczników z serii LC1E. Moduł oferuje konfigurację styków 2NO (normalnie otwarte) oraz 2NC (normalnie zamknięte), co pozwala na elastyczne zarządzanie obwodami sterowania i sygnalizacji w układach automatyki przemysłowej. Dzięki znamionowemu napięciu izolacji wynoszącemu 690V AC oraz obciążalności prądowej do 10 A, styki te gwarantują stabilną pracę nawet w wymagających warunkach elektroenergetycznych. Montaż odbywa się w sposób beznarzędziowy – zatrzaskowy mechanizm czołowy pozwala na błyskawiczne osadzenie modułu na styczniku, co znacząco skraca czas prefabrykacji rozdzielnic.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości, co potwierdzają liczne certyfikaty międzynarodowe. Styki LAEN22 są zgodne z normami IEC, co jest fundamentem dla instalacji elektrycznych na rynku europejskim. Dodatkowo posiadają certyfikację CCC oraz EAC, umożliwiając ich stosowanie w projektach o zasięgu globalnym. Jako element strategii zrównoważonego rozwoju Schneider Electric, produkt posiada etykietę Green Premium, co oznacza pełną zgodność z dyrektywami RoHS oraz rozporządzeniem REACH, ograniczającymi użycie substancji niebezpiecznych w sprzęcie elektrotechnicznym.

Zastosowanie

Styki pomocnicze LAEN22 znajdują szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Są dedykowane do współpracy ze stycznikami serii Easy TeSys Control LC1E. Idealnie sprawdzają się w układach blokad wzajemnych, systemach sygnalizacji świetlnej informującej o stanie pracy silnika, a także w obwodach logicznych sterowników PLC, gdzie wymagana jest informacja zwrotna o fizycznym położeniu styków głównych stycznika. Dzięki wysokiej trwałości mechanicznej, moduł ten jest optymalnym wyborem dla systemów HVAC, sterowania pompami oraz prostych maszyn produkcyjnych.

Wskazówki Montażowe

Instalacja modułu LAEN22 jest intuicyjna i nie wymaga demontażu stycznika z szyny DIN. Należy go zamontować centralnie na przedniej części stycznika LC1E, dociskając aż do momentu usłyszenia charakterystycznego kliknięcia zatrzasku. Podłączenie przewodów realizowane jest za pomocą solidnych zacisków śrubowych. Zaleca się stosowanie odpowiednich tulejek zaciskowych na końcach przewodów, aby zapewnić maksymalną powierzchnię styku i wyeliminować ryzyko poluzowania się połączenia pod wpływem drgań. Przed uruchomieniem należy zweryfikować poprawność osadzenia modułu oraz dokręcenie śrub zaciskowych zgodnie z zalecanym momentem obrotowym producenta.

FAQ

• Czy styki LAEN22 pasują do styczników innych serii niż LC1E? Moduł jest dedykowany i zoptymalizowany pod kątem serii Easy TeSys Control LC1E. Dla innych serii styczników Schneider Electric należy dobrać odpowiednie akcesoria dedykowane.
• Jaka jest maksymalna obciążalność styków? Styki pomocnicze LAEN22 pozwalają na bezpieczne przewodzenie prądu o natężeniu do 10 A przy napięciu znamionowym do 690V AC.
• Czy montaż wymaga specjalistycznych narzędzi? Sam montaż mechaniczny na styczniku jest beznarzędziowy (zatrzaskowy). Śrubokręt będzie potrzebny jedynie do dokręcenia przewodów w zaciskach śrubowych.
