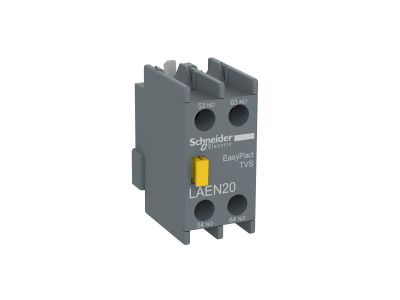

Styki pomocnicze do LC1E 2NO | LAEN20 Schneider Electric

Opis i Kluczowe Cechy

Styki pomocnicze LAEN20 przeznaczone są do współpracy ze stycznikami serii LC1E. Wyposażone w dwa styki normalnie otwarte (2NO), umożliwiają rozbudowę układów sterowania i sygnalizacji bez konieczności stosowania dodatkowych przekaźników. Kompaktowa budowa ułatwia montaż bezpośrednio na aparacie, oszczędzając miejsce w rozdzielnicy.

• 2 styki NO (normalnie otwarte): umożliwiają realizację prostych obwodów sterujących – np. załączanie sygnalizacji, przekaźników lub wejść PLC – przy minimalnej liczbie elementów.
• Dedykowane do styczników LC1E: gwarantują mechaniczną i elektryczną kompatybilność, szybki montaż oraz niezawodne połączenie z aparatem głównym.
• Zwarta konstrukcja: nie zwiększa znacząco wymiarów zestawu, co ułatwia instalację w ciasnych rozdzielnicach modułowych.
• Łatwy montaż: wystarczy zaskoczyć na stycznik bez użycia narzędzi – instalacja jest intuicyjna i powtarzalna.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada oznakowanie CE. Przeznaczony do pracy w standardowych warunkach przemysłowych, zgodnie z przeznaczeniem aparatury modułowej montowanej na szynie TH35.

Zastosowanie

Styki pomocnicze LAEN20 znajdują zastosowanie wszędzie tam, gdzie konieczne jest rozszerzenie liczby styków w układzie sterowania stycznikiem. Najczęściej wykorzystywane są w:

• Sterowaniu oświetleniem i silnikami: jako dodatkowe obwody załączające przekaźniki lub styczniki pomocnicze.
• Sygnalizacji stanu pracy: podanie informacji o załączeniu stycznika do układu PLC lub panelu operatorskiego.
• Automatyce budynkowej: w szafach sterowniczych systemów HVAC, pomp czy wentylacji.
• Impulsowaniu cewek styczników większej mocy: separacja galwaniczna obwodów sterowania od głównego obwodu zasilania.

Wskazówki Montażowe

Montaż i demontaż styków pomocniczych może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy odłączonym napięciu. Styki montuje się bezpośrednio na styczniku LC1E poprzez zatrzaśnięcie w odpowiednim gnieździe. Należy upewnić się, że zatrzask jest prawidłowo zablokowany. Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia (zgodnie z normą PN-IEC 60364). Przed uruchomieniem sprawdzić dokręcenie zacisków momentem zalecanym przez producenta stycznika.

FAQ

• Czy styki LAEN20 są wyposażone w podświetlenie LED? Nie. Są to standardowe styki pomocnicze bez elementów świetlnych. Jeśli wymagana jest sygnalizacja stanu, należy zastosować oddzielną lampkę lub moduł LED.
• Jaki jest stopień ochrony tych styków? Stopień ochrony zależy od całego zestawu (stycznik + styki) oraz obudowy. Same styki nie mają odrębnego IP, są przeznaczone do montażu wewnątrz rozdzielnic o min. IP2X.
• Czy mogę zamontować te styki do innych styczników niż LC1E? Nie. LAEN20 są konstrukcyjnie dopasowane wyłącznie do styczników serii LC1E. Próba montażu do innych aparatów może uszkodzić styki lub stycznik.
