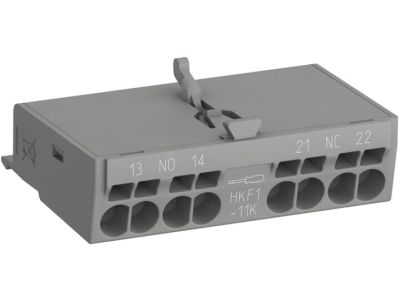

Styki pomocnicze czołowe do MS116/MS132/MS165, 1NO+1NC, HKF1-11K, zaciski sprężynowe | 1SAM201901R1201 ABB

Alternatywny kod produktu: 1SAM201901R1201

Opis i Kluczowe Cechy

Styki pomocnicze czołowe HKF1-11K (symbol 1SAM201901R1201) typu 1NO+1NC to komponenty montowane bezpośrednio z przodu ręcznych rozruszników silnikowych serii MS116, MS132 lub MS165. Wyposażone w innowacyjne zaciski sprężynowe Push-in, umożliwiają szybkie i pewne podłączenie przewodów bez użycia narzędzi. Rozwiązanie to zwiększa efektywność montażu układów sterowania silnikami, eliminując konieczność stosowania dodatkowych akcesoriów.

• Konfiguracja 1NO+1NC: Pozwala na sterowanie i monitorowanie stanu rozrusznika oraz sygnalizację awarii – zwiększa funkcjonalność układu elektrycznego.
• Zaciski sprężynowe Push-in: Beznarzędziowe podłączenie przewodów – oszczędność czasu i wyeliminowanie ryzyka uszkodzenia żył przy montażu.
• Montaż czołowy: Bezpośrednie mocowanie do rozrusznika silnikowego serii MS, bez konieczności stosowania adapterów lub łączników.
• Kompatybilność z MS116/MS132/MS165: Uniwersalne zastosowanie w standardowych rozrusznikach ręcznych, dostępne w pakiecie 1 para styków.
• Stabilna konstrukcja: Materiał obudowy odporny na wstrząsy i warunki przemysłowe, zapewniający długotrwałą niezawodność połączeń.

Zgodność z Normami

Styki pomocnicze HKF1-11K spełniają wymagania norm europejskich dotyczących aparatury łączeniowej i sterowniczej. Posiadają oznakowanie CE oraz są zgodne z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Styki pomocnicze czołowe HKF1-11K znajdują zastosowanie w układach sterowania silnikami, gdzie wymagane jest monitorowanie stanu pracy rozrusznika lub sygnalizacja awarii.

• Sterowanie i sygnalizacja stanu rozruszników ręcznych serii MS w maszynach przemysłowych.
• Zastosowanie w układach automatyki przemysłowej do wizualizacji stanu pracy silnika.
• Modyfikacja istniejących instalacji o dodatkowe funkcje sygnalizacyjne bez wymiany podstawowego osprzętu.
• Rozbudowa układów sterowania w napędach maszyn i urządzeń produkcyjnych.

Wskazówki Montażowe

Montaż styków pomocniczych HKF1-11K powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Styki należy zamontować czołowo do rozrusznika silnikowego, dociskając je do odpowiedniego zaczepu aż do całkowitego zablokowania. Przewody należy wprowadzić do zacisków Push-in, wciskając je prostopadle do otworu – nie wymaga to użycia narzędzi. Po podłączeniu należy sprawdzić pewność i stabilność połączeń oraz przeprowadzić test działania układu.

FAQ

• Czy styki HKF1-11K są kompatybilne ze wszystkimi modelami serii MS? Tak, styki HKF1-11K zostały zaprojektowane do montażu czołowego z rozrusznikami ręcznymi serii MS116, MS132 oraz MS165.
• Jakie przewody można stosować w zaciskach Push-in? Styki obsługują przewody o przekroju od 0,5 mm² do 1,5 mm² (szczegółowe dane znajdują się w dokumentacji technicznej).
• Czy styki można stosować w obwodach niskonapięciowych? Tak, styki pomocnicze HKF1-11K są przeznaczone do pracy w obwodach sterowniczych o napięciu znamionowym do 690V AC.
