Styki pomocnicze czołowe do MS116/MS132/MS165, 1NO+1NC, HKF1-11, zaciski śrubowe | 1SAM201901R1001 ABB

Opis i Kluczowe Cechy

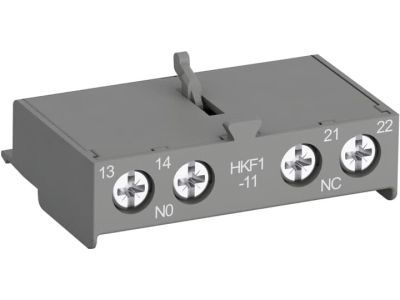

Styki pomocnicze czołowe ABB model HKF1-11 to zaawansowane akcesorium elektroinstalacyjne zaprojektowane z myślą o rozszerzeniu funkcjonalności ręcznych rozruszników silnikowych. Moduł ten został wyposażony w dwa niezależne styki: jeden styk normalnie otwarty (1NO) oraz jeden styk normalnie zamknięty (1NC). Dzięki precyzyjnemu mechanizmowi, styki pomocnicze zmieniają swoje położenie robocze synchronicznie ze stykami głównymi wyłącznika silnikowego, co pozwala na natychmiastowe przekazanie informacji o stanie pracy urządzenia do układów sterowania lub sygnalizacji.

• Montaż czołowy: Konstrukcja pozwala na montaż bezpośrednio na przedniej płycie rozrusznika, co oszczędza cenne miejsce na szynie DIN wewnątrz rozdzielnicy.
• Zaciski śrubowe: Solidne zaciski śrubowe gwarantują trwałe i pewne połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań.
• Kompatybilność: Produkt jest w pełni zintegrowany z popularnymi seriami wyłączników silnikowych ABB, takimi jak MS116, MS132 oraz MS165.
• Sygnalizacja stanu: Konfiguracja 1NO+1NC umożliwia jednoczesne załączanie kontrolki pracy oraz przesyłanie sygnału zwrotnego do sterownika PLC.

Zgodność z Normami

Styki pomocnicze HKF1-11 zostały zaprojektowane i wyprodukowane zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia ich niezawodność w wymagających środowiskach przemysłowych. Produkt spełnia wymagania normy IEC/EN 60947-5-1 dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Dzięki temu inżynierowie i projektanci mają pewność, że komponent ten zachowa parametry izolacyjne oraz zdolność łączeniową wymaganą w profesjonalnych systemach automatyki.

Zastosowanie

Głównym obszarem zastosowania styków HKF1-11 są systemy sterowania napędami elektrycznymi, gdzie kluczowe jest monitorowanie statusu wyłącznika silnikowego. Idealnie sprawdzają się w:

• Układach sygnalizacji optycznej i akustycznej informujących o zadziałaniu zabezpieczenia lub ręcznym wyłączeniu napędu.
• Obwodach blokad elektrycznych, uniemożliwiających załączenie innych sekcji maszyny, gdy silnik główny jest wyłączony.
• Systemach automatyki budynkowej i przemysłowej do przesyłania informacji o stanie pracy do systemów nadrzędnych (SCADA, BMS).

Wskazówki Montażowe

Instalacja styków pomocniczych HKF1-11 jest intuicyjna i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Przed montażem należy upewnić się, że wyłącznik silnikowy znajduje się w pozycji wyłączonej (OFF). Moduł należy nasunąć na przednią część rozrusznika (MS116, MS132 lub MS165) aż do momentu wyraźnego zatrzaśnięcia mechanizmu. Podczas podłączania przewodów do zacisków śrubowych zaleca się stosowanie odpowiedniego momentu dokręcania, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.

FAQ

• Czy styki HKF1-11 wymagają dodatkowego zasilania? Nie, są to styki bezpotencjałowe, których stan zależy wyłącznie od mechanicznego położenia styków głównych rozrusznika.
• Czy mogę zamontować te styki na boku wyłącznika? Nie, model HKF1-11 jest dedykowany wyłącznie do montażu czołowego (z przodu urządzenia). Do montażu bocznego przeznaczone są inne akcesoria z serii HK1.
• Z jakimi seriami wyłączników współpracuje ten moduł? Styki są kompatybilne z seriami MS116, MS132 oraz MS165 marki ABB.
