Styki pomocnicze czołowe do AF09…AF96, 2NO+2NC, CA4-22E, zaciski śrubowe | 1SBN010140R1022 ABB

Opis i Kluczowe Cechy

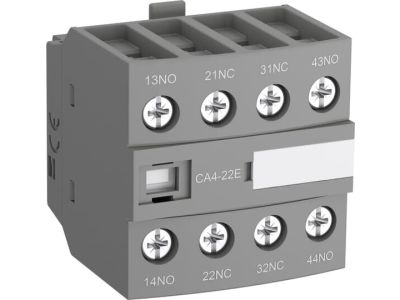

Blok styków pomocniczych ABB o oznaczeniu CA4-22E to zaawansowany komponent modułowy, zaprojektowany z myślą o rozszerzeniu funkcjonalności styczników z serii AF. Urządzenie oferuje cztery bieguny w konfiguracji 2NO (styki normalnie otwarte) oraz 2NC (styki normalnie zamknięte), co pozwala na realizację złożonych układów sterowania, sygnalizacji oraz blokad elektrycznych. Dzięki zastosowaniu mechanizmu montażu czołowego (front-mounted), instalacja bloku jest błyskawiczna i nie wymaga zwiększania szerokości aparatury na szynie DIN, co jest kluczowe w optymalizacji miejsca w rozdzielnicach.

• Konfiguracja styków: 2 styki zwierne (NO) oraz 2 styki rozwierne (NC) działające w trybie natychmiastowym.
• System zacisków: Solidne zaciski śrubowe gwarantują trwałe połączenie przewodów nawet w warunkach występowania drgań mechanicznych.
• Kompatybilność: Wersja E została zoptymalizowana pod kątem dopasowania do oznaczeń terminali styczników 3-biegunowych AF26 do AF96 oraz 4-biegunowych jednostek AF09 do AF80.
• Trwałość: Produkt dedykowany do standardowych środowisk przemysłowych, charakteryzujący się wysoką odpornością na zużycie elektryczne i mechaniczne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w profesjonalnych instalacjach elektroenergetycznych. Blok styków CA4-22E spełnia wymagania normy IEC/EN 60947-5-1, dotyczącej aparatury sterowniczej i elementów przełączających. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co potwierdza brak substancji szkodliwych i dopuszczenie do obrotu na wymagających rynkach globalnych. Wysoka jakość wykonania przez firmę ABB gwarantuje powtarzalność parametrów technicznych w każdej partii produkcyjnej.

Zastosowanie

Styki pomocnicze CA4-22E znajdują szerokie zastosowanie w automatyce przemysłowej oraz systemach rozdziału energii. Są niezbędnym elementem w układach, gdzie wymagane jest potwierdzenie stanu pracy stycznika głównego. Przykładowe scenariusze użycia obejmują:

• Układy samopodtrzymania: Wykorzystanie styku NO do podtrzymania zasilania cewki stycznika po zwolnieniu przycisku start.
• Sygnalizacja optyczna: Przekazywanie informacji o stanie załączenia lub awarii do lampek kontrolnych lub systemów nadrzędnych PLC.
• Blokady elektryczne: Zabezpieczanie układów nawrotnych (lewo-prawo) przed jednoczesnym załączeniem dwóch styczników przy użyciu styków NC.
• Monitoring procesów: Integracja z systemami SCADA w celu zdalnego nadzoru nad pracą napędów elektrycznych.

Wskazówki Montażowe

Instalacja bloku CA4-22E jest intuicyjna, jednak wymaga zachowania standardów technicznych dla zapewnienia bezawaryjnej pracy:

• Montaż mechaniczny: Blok należy nasunąć na przednią część stycznika AF, aż do momentu wyraźnego zatrzaśnięcia mechanizmu blokującego.
• Podłączenie przewodów: Zaleca się stosowanie tulejek izolowanych dla przewodów typu linka. Należy przestrzegać zalecanego momentu dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków lub uszkodzenia gwintu.
• Weryfikacja: Po montażu należy sprawdzić poprawność działania mechanicznego poprzez ręczne wymuszenie ruchu zwory stycznika (przy wyłączonym napięciu).
• Numeracja zacisków: Należy zwrócić uwagę na oznaczenia numeryczne na obudowie, które są zgodne ze schematami wersji E, co ułatwia identyfikację obwodów podczas serwisowania.

FAQ

1. Czy styki CA4-22E można montować na stycznikach innych producentów?
Nie, blok styków CA4-22E jest dedykowanym akcesorium do systemów stycznikowych ABB serii AF i AFC. Jego konstrukcja mechaniczna jest ściśle dopasowana do gniazd montażowych tych konkretnych modeli.

2. Jaka jest różnica między wersją CA4-22E a innymi wersjami (np. M lub U)?
Wersja E posiada specyficzny układ i numerację zacisków, która jest zoptymalizowana pod kątem konkretnych modeli styczników AF (np. AF26-AF96), aby zachować logiczną ciągłość schematów elektrycznych.

3. Czy styki te nadają się do przełączania bardzo małych prądów (np. sygnały logiczne 5V)?
Styki CA4-22E są przeznaczone do standardowych środowisk przemysłowych. W przypadku ekstremalnie niskich prądów i napięć w środowiskach silnie zanieczyszczonych, zaleca się konsultację z dokumentacją techniczną w celu weryfikacji minimalnej zdolności łączeniowej.
