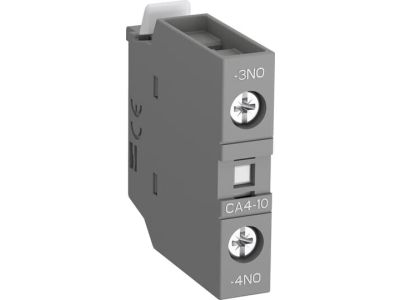

Styki pomocnicze czołowe do AF09…AF96, 1NO, CA4-10, zaciski śrubowe | 1SBN010110R1010 ABB

Opis i Kluczowe Cechy

Blok styków pomocniczych ABB o oznaczeniu CA4-10 (kod produktu: 1SBN010110R1010) to wysokiej klasy komponent elektroinstalacyjny zaprojektowany do rozszerzenia funkcjonalności styczników z serii AF oraz przekaźników stycznikowych NF. Urządzenie zostało wyposażone w jeden styk zwierny (1NO - Normally Open), który działa w sposób natychmiastowy po aktywacji głównego aparatu. Dzięki zastosowaniu zaawansowanej technologii zacisków śrubowych, instalatorzy otrzymują gwarancję trwałego i pewnego połączenia elektrycznego, co jest kluczowe w systemach automatyki przemysłowej.

• Konfiguracja styków: 1 styk zwierny (NO) zapewniający precyzyjną sygnalizację stanu pracy.
• Montaż czołowy: System zatrzaskowy umożliwia błyskawiczną instalację na przedniej części stycznika bez użycia specjalistycznych narzędzi.
• Kompatybilność: Szeroki zakres współpracy z aparatami od AF09 aż do AF96 oraz serią NF(C)(Z)(B).
• Trwałość: Konstrukcja przystosowana do pracy w standardowych środowiskach przemysłowych, charakteryzująca się wysoką odpornością mechaniczną.

Zgodność z Normami

Produkt ABB CA4-10 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w profesjonalnych rozdzielnicach elektrycznych. Spełnia on wymagania normy IEC/EN 60947-5-1 dotyczącą aparatury sterowniczej i elementów przełączających. Dzięki temu użytkownik ma pewność, że parametry takie jak napięcie izolacji oraz prądy łączeniowe są zgodne z deklaracjami producenta, co minimalizuje ryzyko awarii w krytycznych układach sterowania.

Zastosowanie

Styki pomocnicze CA4-10 znajdują szerokie zastosowanie w układach sterowania silnikami oraz w systemach logiki przekaźnikowej. Są idealnym rozwiązaniem do:

• Sygnalizacji stanu załączenia stycznika do systemów nadrzędnych (np. sterowników PLC).
• Realizacji układów podtrzymania zasilania cewki stycznika.
• Blokowania elektrycznego między dwoma stycznikami w układach nawrotnych.
• Monitorowania pracy urządzeń w szafach sterowniczych infrastruktury budynkowej i przemysłowej.

Wskazówki Montażowe

Instalacja bloku CA4-10 jest intuicyjna, jednak wymaga zachowania standardów technicznych. Przed montażem należy upewnić się, że zasilanie obwodu głównego jest odłączone. Blok należy nasunąć na prowadnice znajdujące się na czole stycznika AF, aż do momentu wyraźnego kliknięcia mechanizmu zatrzaskowego. Podczas podłączania przewodów do zacisków śrubowych zaleca się stosowanie odpowiedniego momentu dokręcania, aby uniknąć przegrzewania się punktów styku. Zaciski są przystosowane do przewodów sztywnych oraz giętkich z tulejkami izolowanymi, co pozwala na elastyczne dopasowanie do projektu instalacji.

FAQ

1. Czy styk CA4-10 można zamontować na boku stycznika?
Nie, model CA4-10 jest dedykowany wyłącznie do montażu czołowego (na przedniej ściance aparatu). Do montażu bocznego należy wybrać odpowiednie akcesoria z serii CAL.

2. Czy ten styk pomocniczy współpracuje ze stycznikami serii AF o większej mocy?
Tak, blok jest kompatybilny z szeroką gamą styczników ABB, od modelu AF09 aż do AF96, co czyni go bardzo uniwersalnym elementem w magazynie serwisowym.

3. Jakie są korzyści z zastosowania zacisków śrubowych w tym modelu?
Zaciski śrubowe w produktach ABB zapewniają dużą siłę docisku i są odporne na wibracje, co jest szczególnie istotne w środowisku przemysłowym, gdzie pracują maszyny generujące drgania.
