Styki pomocnicze czołowe do A9…A110, 1NO, CA5-10, zaciski śrubowe | 1SBN010010R1010 ABB

Opis i Kluczowe Cechy

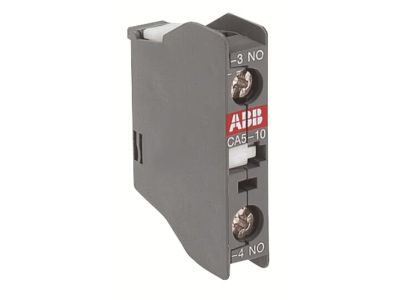

Blok styków pomocniczych ABB o oznaczeniu CA5-10 to wysokiej klasy komponent elektroinstalacyjny, zaprojektowany z myślą o rozbudowie funkcjonalności styczników mocy serii A (od A9 do A110) oraz przekaźników stycznikowych serii N. Urządzenie oferuje jeden styk zwierny (1NO - Normally Open), który działa w trybie natychmiastowym, co pozwala na precyzyjne monitorowanie stanu pracy urządzenia głównego lub realizację układów blokad i sygnalizacji.

• Montaż czołowy: Konstrukcja umożliwia szybki i beznarzędziowy montaż na przedniej ściance stycznika, co pozwala na oszczędność miejsca na szynie DIN wewnątrz rozdzielnicy.
• Zaciski śrubowe: Solidne zaciski śrubowe gwarantują trwałe połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań mechanicznych.
• Wysoka trwałość: Produkt został zoptymalizowany pod kątem pracy w standardowych środowiskach przemysłowych, charakteryzując się wysoką wytrzymałością mechaniczną i elektryczną.
• Kompaktowa budowa: 1-biegunowa konstrukcja nie zwiększa znacząco gabarytów zestawu aparatury modułowej.

Zgodność z Normami

Styk pomocniczy CA5-10 został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w profesjonalnych instalacjach elektrycznych. Produkt spełnia wymagania normy IEC/EN 60947-5-1, dotyczącej aparatury sterowniczej i elementów przełączających. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co potwierdza brak substancji niebezpiecznych w procesie produkcji i gwarantuje pełną kompatybilność z systemami automatyki budynkowej i przemysłowej na rynku europejskim.

Zastosowanie

Model CA5-10 znajduje szerokie zastosowanie w zaawansowanych układach sterowania silnikami oraz systemach dystrybucji energii. Jest idealnym rozwiązaniem dla:

• Układów sygnalizacji: Przekazywanie informacji o załączeniu stycznika do lampek kontrolnych lub systemów nadrzędnych PLC.
• Logiki sterowania: Tworzenie układów samopodtrzymania cewki stycznika lub realizacja logicznych zależności w szafach sterowniczych.
• Automatyki przemysłowej: Współpraca z przekaźnikami serii N w celu powielania sygnałów sterujących.
• Modernizacji istniejących instalacji: Łatwa rozbudowa starszych systemów opartych na stycznikach serii A bez konieczności wymiany całego aparatu.

Wskazówki Montażowe

Instalacja bloku CA5-10 jest intuicyjna, jednak wymaga zachowania standardów bezpieczeństwa. Przed montażem należy upewnić się, że zasilanie obwodu głównego i sterowniczego jest odłączone. Blok należy nasunąć na prowadnice znajdujące się na czole stycznika serii A lub przekaźnika N, aż do momentu wyraźnego zatrzaśnięcia mechanizmu blokującego. Podczas podłączania przewodów do zacisków śrubowych zaleca się stosowanie odpowiedniego momentu dokręcania, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Przekrój stosowanych przewodów powinien być dobrany zgodnie z dokumentacją techniczną stycznika bazowego.

FAQ

1. Czy styk CA5-10 pasuje do styczników serii AF?
Styk CA5-10 jest dedykowany głównie do klasycznej serii A oraz przekaźników N. W przypadku nowszych serii AF należy zweryfikować kompatybilność w katalogu producenta, gdyż seria AF często korzysta z akcesoriów typu CA4.

2. Ile styków CA5-10 można zamontować na jednym styczniku?
Liczba możliwych do zamontowania bloków zależy od wielkości stycznika bazowego (np. A9 vs A110). Standardowo na czole stycznika można zamontować jeden blok wielostykowy lub kilka bloków pojedynczych, zależnie od dostępnych gniazd montażowych.

3. Czy styk posiada opóźnienie czasowe?
Nie, model CA5-10 jest stykiem natychmiastowym. Jeśli wymagane jest opóźnienie, należy zastosować pneumatyczne bloki czasowe serii TP.
