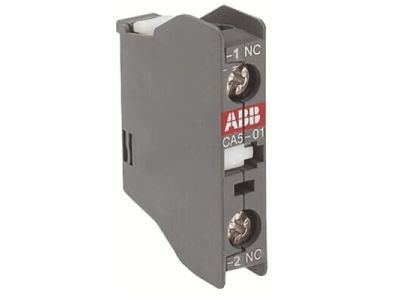

Styki pomocnicze czołowe do A9…A110, 1NC, CA5-01, zaciski śrubowe | 1SBN010010R1001 ABB

Opis i Kluczowe Cechy

Blok styków pomocniczych CA5-01 marki ABB to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o rozbudowie systemów sterowania i automatyki. Jest to 1-biegunowy moduł montowany czołowo (front-mounted), co pozwala na optymalne wykorzystanie przestrzeni wewnątrz szaf sterowniczych bez konieczności zwiększania szerokości aparatury na szynie DIN. Urządzenie zostało wyposażone w jeden styk chwilowy typu N.C. (normalnie zamknięty), który jest dedykowany do pracy w standardowych środowiskach przemysłowych. Dzięki zastosowaniu solidnych zacisków śrubowych, instalatorzy otrzymują gwarancję trwałego i pewnego połączenia elektrycznego, odpornego na poluzowanie pod wpływem drgań mechanicznych. Konstrukcja bloku CA5-01 umożliwia jego bezproblemową integrację ze stycznikami serii A (od modelu A9 do A110) oraz przekaźnikami stycznikowymi serii N, co czyni go niezwykle uniwersalnym rozwiązaniem w portfolio produktów ABB.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami inżynieryjnymi firmy ABB, co zapewnia pełną kompatybilność z dedykowanymi seriami aparatury modułowej. Styki pomocnicze CA5-01 są przystosowane do pracy w typowych warunkach przemysłowych, spełniając normy bezpieczeństwa i niezawodności wymagane przy sterowaniu procesami technologicznymi. Wykorzystanie wysokiej jakości materiałów izolacyjnych oraz precyzyjnych mechanizmów stykowych gwarantuje długą żywotność mechaniczną i elektryczną urządzenia.

Zastosowanie

Styki pomocnicze CA5-01 znajdują szerokie zastosowanie w zaawansowanych układach sterowania silnikami oraz w systemach automatyki budynkowej i przemysłowej. Ich głównym zadaniem jest realizacja funkcji pomocniczych, takich jak sygnalizacja stanu pracy stycznika, realizacja blokad elektrycznych w układach nawrotnych (lewo-prawo) czy przekazywanie informacji o rozłączeniu obwodu do sterowników PLC. Dzięki konfiguracji 1NC, moduł ten jest idealnym rozwiązaniem do obwodów bezpieczeństwa i monitoringu, gdzie wymagane jest potwierdzenie spoczynkowego stanu aparatu głównego.

Wskazówki Montażowe

Montaż bloku styków CA5-01 jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem do zacisków śrubowych. Moduł należy zatrzasnąć na przedniej części obudowy kompatybilnego stycznika serii A lub przekaźnika serii N. Przed przystąpieniem do prac instalacyjnych należy bezwzględnie odłączyć napięcie zasilające w obwodzie. Podczas podłączania przewodów do zacisków śrubowych zaleca się zachowanie odpowiedniego momentu dokręcania, co zapewnia optymalny styk elektryczny i zapobiega przegrzewaniu się zacisków przy długotrwałej eksploatacji. Kompaktowa budowa czołowa ułatwia dostęp do zacisków nawet w gęsto upakowanych rozdzielnicach.

FAQ

• Z jakimi urządzeniami współpracuje blok CA5-01? Moduł jest w pełni kompatybilny ze stycznikami ABB serii A9, A12, A16, A26, A30, A40, A50, A63, A75, A95, A110 oraz przekaźnikami stycznikowymi serii N.
• Jaki jest typ styku w tym modelu? Model CA5-01 posiada jeden styk normalnie zamknięty (1NC).
• Czy montaż wymaga dodatkowych adapterów? Nie, blok styków montuje się bezpośrednio na froncie stycznika za pomocą zintegrowanego mechanizmu zatrzaskowego.
• Czy styki nadają się do pracy w trudnych warunkach? Produkt jest przeznaczony do standardowych środowisk przemysłowych, zapewniając wysoką niezawodność w typowych temperaturach pracy szaf sterowniczych.
