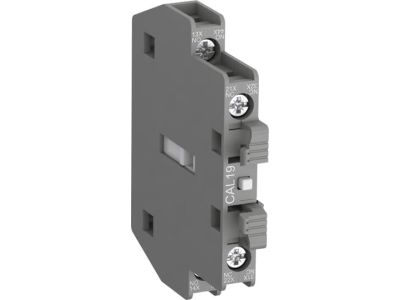

Styki pomocnicze CAL19-11B, 1NO+1NC | 1SFN010820R3311 ABB

Opis i Kluczowe Cechy

Blok styków pomocniczych ABB CAL19-11B o numerze katalogowym 1SFN010820R3311 to zaawansowany komponent modułowy zaprojektowany z myślą o rozszerzeniu funkcjonalności styczników mocy z serii AF116 do AF370. Urządzenie oferuje konfigurację styków 1NO (jeden styk zwierny) oraz 1NC (jeden styk rozwierny), co pozwala na jednoczesną realizację funkcji sygnalizacyjnych oraz blokad elektrycznych w zaawansowanych układach sterowania. Dzięki zastosowaniu wysokiej jakości materiałów przewodzących, styki charakteryzują się niską rezystancją przejścia, co przekłada się na niezawodne przesyłanie sygnałów sterujących nawet przy niskich napięciach. Konstrukcja boczna (side-mounted) pozwala na optymalne wykorzystanie przestrzeni w szafie sterowniczej bez zwiększania głębokości aparatu głównego.

• Konfiguracja styków: 1NO + 1NC (1 styk zwierny i 1 styk rozwierny).
• Kompatybilność: Dedykowany do styczników ABB serii AF116, AF140, AF146, AF190, AF205, AF265, AF305 oraz AF370.
• Montaż: Zatrzaskowy montaż boczny zapewniający stabilne połączenie mechaniczne.
• Trwałość: Wysoka wytrzymałość mechaniczna i elektryczna gwarantująca długą eksploatację w ciężkich warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach na całym świecie. Blok CAL19-11B spełnia wymagania normy IEC/EN 60947-5-1 dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Posiada certyfikację CE oraz jest zgodny z dyrektywą RoHS, co potwierdza ograniczenie użycia substancji niebezpiecznych w procesie produkcji. Dodatkowo, komponent jest dopuszczony do użytku w aplikacjach morskich i przemysłowych wymagających wysokiej niezawodności operacyjnej.

Zastosowanie

Styki pomocnicze CAL19-11B znajdują szerokie zastosowanie w systemach automatyki budynkowej i przemysłowej. Są kluczowym elementem w układach:

• Sygnalizacji stanu pracy stycznika (załączony/wyłączony) do sterowników PLC lub systemów SCADA.
• Realizacji blokad elektrycznych w układach nawrotnych (lewo-prawo) w celu uniknięcia zwarć międzyfazowych.
• Sterowania lampkami kontrolnymi na elewacji szaf sterowniczych.
• Tworzenia logicznych zależności w układach kaskadowego uruchamiania napędów.

Wskazówki Montażowe

Instalacja bloku styków CAL19-11B jest intuicyjna i nie wymaga specjalistycznych narzędzi. Należy go zamontować na bocznej ściance stycznika głównego (AF116-AF370) za pomocą zintegrowanych zatrzasków. Przed przystąpieniem do montażu należy upewnić się, że zasilanie obwodu głównego i sterowniczego jest odłączone. Przewody sterownicze o odpowiednim przekroju powinny być zakończone tulejkami izolowanymi, co zapewni trwały styk i zapobiegnie utlenianiu się miedzi. Moment dokręcania zacisków śrubowych powinien być zgodny z dokumentacją techniczną producenta, aby uniknąć uszkodzenia gniazd zaciskowych przy jednoczesnym zapewnieniu optymalnego docisku.

FAQ

• Czy blok CAL19-11B pasuje do mniejszych styczników serii AF09-AF38? Nie, ten model jest dedykowany wyłącznie do większych jednostek z zakresu AF116 do AF370. Dla mniejszych styczników należy wybrać odpowiednie styki z serii CA4.
• Ile bloków styków pomocniczych mogę zamontować na jednym styczniku? W zależności od modelu stycznika AF, zazwyczaj możliwe jest zamontowanie do dwóch bloków CAL19-11B na każdą stronę urządzenia, co pozwala na uzyskanie rozbudowanej konfiguracji styków pomocniczych.
• Czy styki te nadają się do przełączania bardzo małych prądów (np. 5mA)? Tak, styki ABB CAL są projektowane tak, aby zapewnić wysoką ciągłość przewodzenia, jednak w przypadku ekstremalnie niskich sygnałów logicznych zaleca się weryfikację z danymi technicznymi dotyczącymi minimalnej zdolności łączeniowej.
