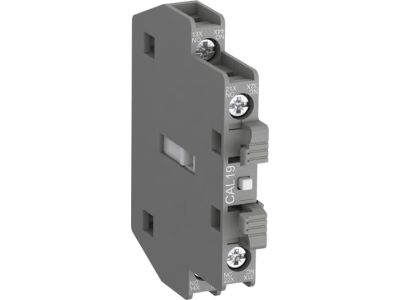

Styki pomocnicze CAL19-11, 1NO+1NC | 1SFN010820R1011 ABB

Opis i Kluczowe Cechy

Blok styków pomocniczych ABB CAL19-11 o numerze katalogowym 1SFN010820R1011 to zaawansowany komponent modułowy, zaprojektowany z myślą o rozszerzeniu funkcjonalności systemów sterowania opartych na stycznikach serii AF. Urządzenie zostało wyposażone w dwa niezależne styki: jeden styk zwierny (1NO - Normally Open) oraz jeden styk rozwierny (1NC - Normally Closed). Taka konfiguracja pozwala na jednoczesną realizację funkcji podtrzymania sygnału oraz sygnalizacji stanu pracy lub blokady elektrycznej w układach automatyki.

• Wysoka kompatybilność: Produkt dedykowany jest do współpracy z dużymi stycznikami ABB z serii AF116, AF140, AF146, AF190, AF205, AF265, AF305 oraz AF370.
• Montaż boczny: Konstrukcja umożliwia szybki i pewny montaż na boku stycznika, co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy bez zwiększania głębokości aparatury.
• Niezawodność łączeniowa: Styki zostały zaprojektowane tak, aby zapewniać niską rezystancję przejścia, co jest kluczowe przy przesyłaniu sygnałów sterowniczych do sterowników PLC lub systemów monitoringu.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości, co jest niezbędne w profesjonalnych instalacjach przemysłowych. Blok CAL19-11 jest zgodny z normą IEC/EN 60947-5-1, która definiuje parametry dla aparatów sterowniczych i elementów przełączających. Posiada również certyfikację CE oraz spełnia wymogi dyrektywy RoHS, co gwarantuje brak substancji szkodliwych w procesie produkcji oraz wysoką trwałość mechaniczną i elektryczną w trudnych warunkach eksploatacyjnych.

Zastosowanie

Styki pomocnicze CAL19-11 znajdują szerokie zastosowanie w zaawansowanych układach elektroenergetycznych. Są wykorzystywane przede wszystkim do:

• Budowy układów samopodtrzymania cewki stycznika w układach sterowania silnikami.
• Sygnalizacji stanu pracy urządzenia (załączony/wyłączony) do systemów nadrzędnych SCADA lub paneli HMI.
• Realizacji blokad elektrycznych w układach nawrotnych (lewo-prawo) oraz w układach przełączania zasilania SZR (Samoczynne Załączanie Rezerwy).
• Integracji z systemami bezpieczeństwa wymagającymi potwierdzenia fizycznego rozłączenia styków głównych.

Wskazówki Montażowe

Prawidłowa instalacja bloku styków CAL19-11 jest kluczowa dla bezawaryjnej pracy całego zestawu łączeniowego. Należy zwrócić uwagę na następujące aspekty:

• Sposób montażu: Blok należy nasunąć na prowadnice boczne stycznika głównego aż do momentu usłyszenia charakterystycznego kliknięcia, które potwierdza poprawne zazębienie mechanizmu.
• Podłączenie przewodów: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych, co zapobiega ich strzępieniu i zapewnia pewny styk elektryczny.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednią siłą, zgodnie z dokumentacją techniczną producenta, aby uniknąć przegrzewania się punktów styku przy długotrwałej pracy.
• Bezpieczeństwo: Wszelkie prace montażowe należy wykonywać przy całkowicie odłączonym napięciu zasilania w obwodzie głównym i sterowniczym.

FAQ

1. Czy blok CAL19-11 pasuje do mniejszych styczników serii AF, np. AF09?
Nie, ten konkretny model jest dedykowany wyłącznie do większych jednostek z zakresu AF116 do AF370. Dla mniejszych styczników należy dobrać odpowiednie styki czołowe lub boczne z serii CA4.

2. Czy można zamontować więcej niż jeden blok CAL19-11 na jednym styczniku?
Tak, konstrukcja styczników AF116-AF370 pozwala na montaż dodatkowych bloków styków bocznych, co umożliwia rozbudowę logiki sterowania o kolejne obwody NO i NC.

3. Czy styki te nadają się do przełączania prądów o wysokim natężeniu?
Nie, styki pomocnicze CAL19-11 służą wyłącznie do celów sterowniczych i sygnalizacyjnych. Ich obciążalność prądowa jest ograniczona i nie mogą być one wykorzystywane do bezpośredniego zasilania odbiorników mocy.
