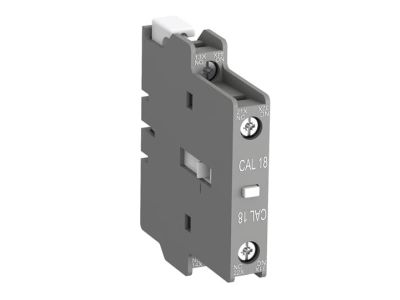

Styki pomocnicze CAL18-11,1NO+1NC | 1SFN010720R1011 ABB

Opis i Kluczowe Cechy

Styki pomocnicze CAL18-11 o numerze katalogowym 1SFN010720R1011 to zaawansowany komponent automatyki przemysłowej od renomowanego producenta ABB. Jest to 2-biegunowy blok styków pomocniczych zaprojektowany do montażu bocznego, co pozwala na optymalizację miejsca w szafie sterowniczej bez zwiększania głębokości aparatury. Urządzenie zostało wyposażone w jeden styk zwierny (1NO - Normally Open) oraz jeden styk rozwierny (1NC - Normally Closed), co umożliwia jednoczesną realizację funkcji sygnalizacji stanu pracy oraz blokady elektrycznej.

• Konfiguracja styków: Układ 1NO + 1NC zapewnia wszechstronność w projektowaniu układów sterowania.
• Typ zacisków: Solidne zaciski śrubowe gwarantują trwałe połączenie elektryczne, odporne na wstrząsy i wibracje występujące w maszynach przemysłowych.
• Montaż boczny: Intuicyjny system zatrzaskowy umożliwia szybką rozbudowę stycznika bez użycia specjalistycznych narzędzi.
• Trwałość: Styki o charakterze chwilowym zostały zoptymalizowane pod kątem pracy w standardowych środowiskach przemysłowych, charakteryzując się wysoką odpornością na zużycie mechaniczne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co jest gwarancją bezpieczeństwa i niezawodności w profesjonalnych instalacjach. Blok styków CAL18-11 spełnia wymagania normy IEC/EN 60947-5-1, która definiuje parametry dla aparatury sterowniczej i elementów przełączających. Dzięki temu inżynierowie mogą mieć pewność, że parametry takie jak napięcie izolacji oraz prądy łączeniowe są zgodne z deklaracjami producenta, co ułatwia proces certyfikacji całej rozdzielnicy.

Zastosowanie

Styki pomocnicze ABB CAL18-11 znajdują szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Są dedykowane do współpracy ze stycznikami serii AF, umożliwiając rozszerzenie ich funkcjonalności o:

• Sygnalizację stanu załączenia stycznika do systemów nadrzędnych PLC.
• Realizację układów podtrzymania napięcia w układach rozruchowych silników.
• Tworzenie blokad elektrycznych w układach nawrotnych (lewo-prawo).
• Monitorowanie awarii i stanów pracy w systemach wentylacji i klimatyzacji.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla zapewnienia długowieczności komponentu. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Miejsce montażu: Blok należy zatrzasnąć na bocznej ściance kompatybilnego stycznika ABB. Należy upewnić się, że mechanizm napędowy styków pomocniczych jest prawidłowo sprzężony z ruchomym rdzeniem stycznika.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby zapobiec przegrzewaniu się styków przy przepływie prądu znamionowego.
• Przewody: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zwiększa powierzchnię styku i zapobiega utlenianiu miedzi.

FAQ

1. Czy styki CAL18-11 można montować po obu stronach stycznika?
Tak, konstrukcja pozwala na montaż boczny, co ułatwia elastyczne zarządzanie okablowaniem wewnątrz obudowy.

2. Czy urządzenie nadaje się do pracy w trudnych warunkach, np. w kopalniach?
Model CAL18-11 jest dedykowany do standardowych środowisk przemysłowych. W przypadku środowisk o ekstremalnym zapyleniu lub wilgotności należy skonsultować się z działem technicznym w celu doboru wersji o wyższym stopniu ochrony lub specjalnym wykonaniu.

3. Jaka jest główna zaleta styków chwilowych w tym modelu?
Styki chwilowe reagują natychmiastowo na zmianę położenia głównego mechanizmu stycznika, co zapewnia precyzyjną synchronizację sygnałów sterujących z pracą torów głównych.
