Styki pomocnicze boczne do AF09…AF96, 1NO+1NC, CAL4-11, zaciski śrubowe | 1SBN010120R1011 ABB

Opis i Kluczowe Cechy

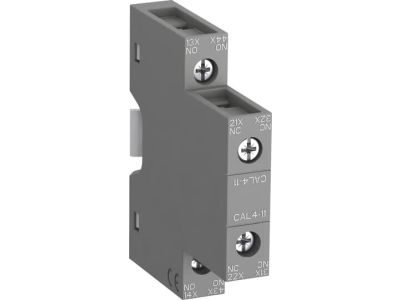

Blok styków pomocniczych CAL4-11 to zaawansowane rozwiązanie modułowe od renomowanego producenta ABB, zaprojektowane z myślą o rozszerzeniu funkcjonalności styczników z serii AF09 aż do AF96 oraz przekaźników stycznikowych typu NF. Jest to 2-biegunowy moduł wyposażony w jeden styk zwierny (1NO) oraz jeden styk rozwierny (1NC), co pozwala na precyzyjne monitorowanie stanu pracy urządzenia głównego lub realizację układów blokad i sygnalizacji. Dzięki zastosowaniu zacisków śrubowych, instalatorzy otrzymują gwarancję trwałego i pewnego połączenia elektrycznego, odpornego na drgania występujące w standardowych środowiskach przemysłowych.

• Konfiguracja styków: 1NO (normalnie otwarty) + 1NC (normalnie zamknięty) umożliwia wszechstronne sterowanie.
• Montaż boczny: Możliwość zamocowania po prawej lub lewej stronie stycznika optymalizuje wykorzystanie miejsca w rozdzielnicy.
• Kompatybilność: Szeroki zakres współpracy z seriami AF09...AF96 oraz NF(C)(Z)(B).
• Oznaczenia funkcyjne: Czytelne opisy zacisków ułatwiają identyfikację obwodów podczas prac serwisowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Spełnia wymagania normy IEC/EN 60947-5-1, co potwierdza jego niezawodność w obwodach sterowniczych. Wykorzystanie materiałów o wysokiej odporności termicznej i mechanicznej sprawia, że styki CAL4-11 są dopuszczone do użytku w profesjonalnych instalacjach przemysłowych na całym świecie, posiadając niezbędne certyfikaty bezpieczeństwa.

Zastosowanie

Styki pomocnicze CAL4-11 znajdują szerokie zastosowanie w automatyce przemysłowej i systemach rozdziału energii. Są kluczowym elementem w układach sterowania silnikami, gdzie wymagane jest potwierdzenie zadziałania stycznika dla sterownika PLC lub systemów nadrzędnych SCADA. Idealnie sprawdzają się w:

• Układach nawrotnych (blokada elektryczna między stycznikami).
• Sygnalizacji optycznej stanu pracy maszyn i urządzeń.
• Systemach bezpieczeństwa wymagających sprzężenia zwrotnego o stanie styków głównych.
• Rozdzielnicach o ograniczonej głębokości, gdzie montaż boczny jest preferowany nad montażem czołowym.

Wskazówki Montażowe

Montaż bloku CAL4-11 jest intuicyjny i nie wymaga specjalistycznych narzędzi. Moduł należy zatrzasnąć na bocznej ściance stycznika AF lub przekaźnika NF. Dzięki symetrycznej konstrukcji, użytkownik ma pełną swobodę wyboru strony montażu (lewa lub prawa). Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków i zapewnia długowieczność połączenia. Zaleca się stosowanie tulejek kablowych dla przewodów typu linka, co dodatkowo podnosi standard bezpieczeństwa instalacji.

FAQ

• Czy styki CAL4-11 można montować kaskadowo? Blok CAL4-11 jest przeznaczony do montażu bezpośrednio na boku stycznika. W celu uzyskania większej liczby styków należy sprawdzić dopuszczalną konfigurację dla danego modelu stycznika AF w dokumentacji technicznej ABB.
• Czy produkt pasuje do starszych serii styczników? Model CAL4-11 jest dedykowany do nowoczesnej linii AF (AF09...AF96) oraz przekaźników NF. W przypadku starszych serii (np. A9-A110) należy stosować dedykowane dla nich akcesoria.
• Czy styki są odpowiednie do pracy w trudnych warunkach? Tak, CAL4-11 jest zaprojektowany do standardowych środowisk przemysłowych, zapewniając wysoką odporność na typowe zakłócenia i obciążenia mechaniczne.
