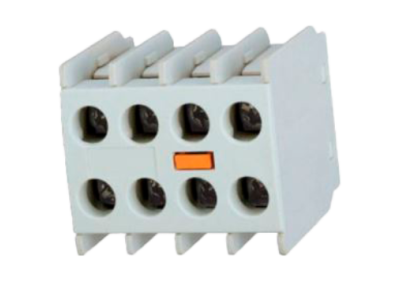

Styki pomocnicze boczne 2a2b | AU-4M 2A2B Aniro

Opis i Kluczowe Cechy

Styki pomocnicze boczne ANIRO o oznaczeniu AU-4M 2A2B to zaawansowany komponent modułowy, zaprojektowany z myślą o rozszerzeniu możliwości funkcjonalnych styczników mocy. Urządzenie charakteryzuje się konfiguracją styków 2a2b, co w nomenklaturze elektrotechnicznej oznacza obecność dwóch styków zwiernych (NO - Normally Open) oraz dwóch styków rozwiernych (NC - Normally Closed). Taka kombinacja pozwala na jednoczesne realizowanie funkcji sygnalizacyjnych, blokad elektrycznych oraz przekazywanie informacji o stanie pracy urządzenia do systemów nadrzędnych, takich jak sterowniki PLC czy panele HMI.

• Wysoka niezawodność łączeniowa: Precyzyjnie wykonane mechanizmy gwarantują pewne przełączanie nawet przy niskich prądach sterowniczych.
• Kompaktowa konstrukcja boczna: Montaż z boku stycznika pozwala na optymalne wykorzystanie miejsca w rozdzielnicy bez zwiększania głębokości zabudowy.
• Trwałość mechaniczna: Zastosowane materiały izolacyjne i przewodzące zapewniają długą żywotność urządzenia w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w branży elektro-technicznej. Styki pomocnicze AU-4M spełniają wymagania normy IEC/EN 60947-5-1, co potwierdza ich przydatność do pracy w obwodach sterowniczych i pomocniczych. Posiadają one odpowiednie certyfikaty dopuszczające do użytku w instalacjach niskiego napięcia na terenie Unii Europejskiej, co gwarantuje bezpieczeństwo użytkowania oraz pełną kompatybilność z systemami automatyki przemysłowej.

Zastosowanie

Styki pomocnicze boczne 2a2b znajdują szerokie zastosowanie w zaawansowanych układach automatyki i sterowania. Są one niezbędnym elementem w systemach, gdzie wymagana jest precyzyjna informacja zwrotna o stanie pracy stycznika głównego. Przykładowe obszary wykorzystania obejmują:

• Układy nawrotne: Realizacja blokad elektrycznych zapobiegających jednoczesnemu załączeniu dwóch styczników.
• Sygnalizacja optyczna i akustyczna: Sterowanie lampkami kontrolnymi informującymi o pracy silnika lub wystąpieniu awarii.
• Systemy monitoringu: Przekazywanie sygnałów do wejść cyfrowych sterowników PLC w celu monitorowania procesów technologicznych.
• Kaskadowe załączanie odbiorników: Tworzenie logicznych zależności między kolejnymi stopniami zasilania w rozdzielnicach głównych.

Wskazówki Montażowe

Montaż styków pomocniczych AU-4M 2A2B jest intuicyjny, jednak wymaga zachowania standardów bezpieczeństwa. Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania zostało odłączone. Styki montuje się na bocznej ściance kompatybilnego stycznika ANIRO za pomocą dedykowanego zatrzasku, co zapewnia stabilne połączenie mechaniczne. Podczas podłączania przewodów należy zwrócić uwagę na moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków lub uszkodzenia gwintów. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zwiększa pewność styku elektrycznego i chroni przed utlenianiem miedzi.

FAQ

1. Czy styki pomocnicze AU-4M 2A2B można montować na dowolnym styczniku?
Styki te są dedykowane do konkretnych serii styczników producenta ANIRO. Przed montażem należy sprawdzić kompatybilność mechaniczną z posiadanym modelem urządzenia głównego.

2. Co oznacza konfiguracja 2a2b?
Jest to oznaczenie układu styków, gdzie '2a' odpowiada dwóm stykom zwiernym (NO), a '2b' dwóm stykom rozwiernym (NC). Łącznie moduł oferuje cztery niezależne tory pomocnicze.

3. Czy urządzenie wymaga dodatkowego zasilania?
Nie, styki pomocnicze są elementami biernymi sterowanymi mechanicznie przez ruch zwory stycznika głównego, do którego są dołączone.
