Styki pomocnicze AUX-C 2Q+1SY 250VAC/DC XT1..XT4 F/P | 1SDA066433R1 ABB

Opis i Kluczowe Cechy

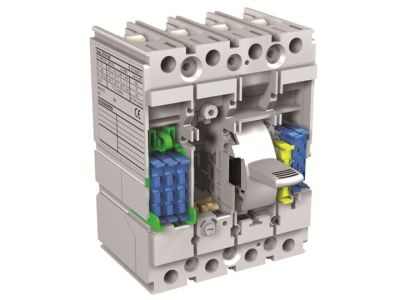

Styki pomocnicze ABB AUX-C 2Q+1SY o numerze katalogowym 1SDA066433R1 to zaawansowane akcesorium dedykowane do wyłączników kompaktowych z serii Tmax XT, obejmującej modele od XT1 do XT4 w wykonaniach stacjonarnych (F) oraz wtykowych (P). Zestaw ten składa się z trzech styków przełącznych: dwóch styków sygnalizujących stan otwarcia/zamknięcia wyłącznika (2Q) oraz jednego styku sygnalizacji wyzwolenia (1SY), co pozwala na pełną diagnostykę stanu aparatu w systemach automatyki i sterowania.

• Wszechstronność napięciowa: Styki są przystosowane do pracy w obwodach pomocniczych o napięciu znamionowym do 250V AC oraz 250V DC, co umożliwia ich integrację z różnorodnymi systemami zasilania sterowniczego.
• Wersja okablowana (C): Oznaczenie AUX-C wskazuje na wersję z fabrycznie wyprowadzonymi przewodami, co znacząco przyspiesza proces prefabrykacji rozdzielnic i eliminuje ryzyko błędów montażowych.
• Konfiguracja 2Q+1SY: Pozwala na jednoczesne monitorowanie pozycji styków głównych oraz natychmiastowe powiadomienie systemu nadrzędnego o zadziałaniu wyzwalacza (np. w wyniku zwarcia lub przeciążenia).
• Kompatybilność: Akcesorium jest w pełni zintegrowane z ekosystemem Tmax XT, pasując zarówno do serii podstawowej (XT1, XT3), jak i zaawansowanej (XT2, XT4).

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w warunkach przemysłowych. Styki spełniają wymagania normy IEC 60947-2, która definiuje parametry pracy aparatury niskonapięciowej. Dzięki wysokiej jakości wykonania, akcesoria te zachowują pełną spójność z certyfikacją wyłączników Tmax XT, nie obniżając ich parametrów izolacyjnych ani wytrzymałościowych. Posiadają one również niezbędne atesty dopuszczające do użytku na rynkach globalnych, w tym znak CE.

Zastosowanie

Styki pomocnicze AUX-C 2Q+1SY znajdują szerokie zastosowanie w nowoczesnych instalacjach elektroenergetycznych, gdzie kluczowe jest zdalne monitorowanie stanu aparatury rozdzielczej. Są niezbędne w:

• Układach SZR (Samoczynne Załączanie Rezerwy): Dostarczają informacji o pozycji wyłącznika niezbędnej do poprawnej logiki przełączania źródeł zasilania.
• Systemach BMS i SCADA: Umożliwiają wizualizację stanu pracy wyłączników na panelach operatorskich i zdalne raportowanie awarii.
• Sygnalizacji świetlnej i dźwiękowej: Bezpośrednie sterowanie lampkami kontrolnymi na elewacji rozdzielnicy, informującymi o stanie „Załącz”, „Wyłącz” lub „Awaria”.
• Blokadach elektrycznych: Tworzenie bezpiecznych zależności między różnymi aparatami w celu uniknięcia błędnych operacji łączeniowych.

Wskazówki Montażowe

Montaż styków pomocniczych powinien być przeprowadzony przez wykwalifikowany personel przy zachowaniu zasad bezpieczeństwa. Kluczowe aspekty instalacji:

• Miejsce montażu: Styki montuje się w dedykowanych gniazdach wewnątrz obudowy wyłącznika Tmax XT. Przed montażem należy upewnić się, że wyłącznik jest w pozycji bezpiecznej (otwarty/wyzwolony).
• Prowadzenie przewodów: Dzięki fabrycznemu okablowaniu (wersja C), przewody należy wyprowadzić przez dedykowane kanały kablowe w obudowie wyłącznika, dbając o to, aby nie kolidowały one z mechanizmem napędu.
• Podłączenie elektryczne: Należy przestrzegać schematów połączeń dostarczonych przez producenta ABB. Przekrój przewodów pomocniczych jest zoptymalizowany pod kątem prądów sterowniczych, co ułatwia ich układanie w korytkach grzebieniowych.
• Weryfikacja: Po zamontowaniu zaleca się wykonanie testu mechanicznego wyłącznika (test przyciskiem TRIP), aby potwierdzić poprawność przełączania styków sygnalizacyjnych SY.

FAQ

1. Czy styki AUX-C 2Q+1SY pasują do wyłącznika XT5?
Nie, ten konkretny model (1SDA066433R1) jest dedykowany wyłącznie do mniejszych jednostek z serii Tmax XT, czyli modeli XT1, XT2, XT3 oraz XT4. Dla modelu XT5 należy dobrać dedykowane akcesoria o innej konstrukcji mechanicznej.

2. Jaka jest różnica między stykami AUX-C a AUX-L?
Styki AUX-C są dostarczane z fabrycznie podłączonymi przewodami (okablowane), natomiast wersja AUX-L zazwyczaj odnosi się do styków z wyprowadzeniami do samodzielnego okablowania lub w innej konfiguracji montażowej. Wersja C jest preferowana w celu skrócenia czasu montażu.

3. Czy styk SY sygnalizuje również ręczne otwarcie wyłącznika?
Nie, styk SY (Sygnalizacja Wyzwolenia) zmienia swój stan tylko w momencie zadziałania wyzwalacza (zwarciowego, przeciążeniowego lub podnapięciowego) oraz przy użyciu przycisku TEST. Ręczne otwarcie dźwignią zmienia stan tylko styków Q.
