Styki pomocnicze AUX-C 1Q+1SY 250VAC/DC XT1-XT4 F/P, 1NO/1NC | 1SDA066431R1 ABB

Alternatywny kod produktu: 1SDA066431R1

Opis i Kluczowe Cechy

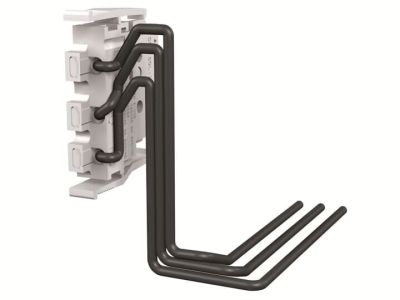

Styki pomocnicze AUX-C ABB z konfiguracją 1NO+1NC (oznaczenie 1Q+1SY) o napięciu znamionowym 250 V AC/DC dedykowane do wyłączników kompaktowych serii Tmax XT1, XT2, XT3 i XT4 (wersje podstawowa i zaawansowana). Umożliwiają zdalną sygnalizację położenia wyłącznika oraz realizację prostych układów sterowania. Kompaktowa konstrukcja ułatwia montaż wewnątrz obudowy wyłącznika, nie wymaga dodatkowych modyfikacji.

• Styki 1NO + 1NC (1Q+1SY): Zapewniają sygnalizację zarówno stanu załączenia, jak i rozłączenia wyłącznika – umożliwia pełny monitoring pracy w systemach automatyki.
• Napięcie znamionowe 250 V AC/DC: Uniwersalne dopasowanie do obwodów prądu przemiennego i stałego, co zwiększa elastyczność zastosowań.
• Dedykowane do wyłączników Tmax XT1–XT4: Gwarantowane dopasowanie mechaniczne i elektryczne, łatwy montaż bez konieczności obróbki.
• Zdalna sygnalizacja stanu: Umożliwia integrację z systemami BMS, PLC lub przekaźnikami, co podnosi poziom automatyzacji instalacji.
• Wysoka niezawodność ABB: Sprawdzona konstrukcja dostosowana do pracy w warunkach przemysłowych, z długą żywotnością mechaniczną.

Zgodność z Normami

Styki pomocnicze AUX-C są zaprojektowane zgodnie z obowiązującymi normami europejskimi oraz posiadają certyfikat CE. Dedykowane do współpracy z wyłącznikami serii Tmax XT spełniającymi wymagania IEC/EN 60947-2. Producent zapewnia pełną zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Styki pomocnicze AUX-C znajdują zastosowanie wszędzie tam, gdzie niezbędna jest zdalna sygnalizacja stanu wyłącznika lub sterowanie procesami. Są często wykorzystywane w rozdzielnicach przemysłowych i budynkowych.

• Sygnalizacja zdalna stanu wyłącznika (załączony/wyłączony) w systemach monitoringu i BMS.
• Sterowanie poprzez przekazywanie sygnałów do styczników, przekaźników lub PLC w układach automatyki.
• Realizacja blokad logicznych i zabezpieczeń w rozdzielnicach głównych i podrozdzielnicach.
• Automatyka budynkowa w układach zasilania awaryjnego (np. przełączniki sieć-agregat).

Wskazówki Montażowe

Montaż styków pomocniczych AUX-C powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od wyłącznika. Styki mocuje się w dedykowanym gnieździe wyłącznika Tmax XT zgodnie z instrukcją producenta. Moment dokręcania śrub oraz przekrój przyłączanych przewodów należy dobrać według dokumentacji technicznej ABB. Po montażu sprawdzić poprawność działania styków przed ponownym załączeniem napięcia.

FAQ

• Czy styki pomocnicze AUX-C są podświetlane? Nie, styki AUX-C nie posiadają podświetlenia. Służą wyłącznie do przesyłania sygnałów elektrycznych (NO/NC) i nie wymagają wizualnej sygnalizacji na elemencie.
• Jaki jest stopień ochrony IP styków pomocniczych? Same styki nie mają określonego stopnia IP – są montowane wewnątrz obudowy wyłącznika. Ochrona zapewniana jest przez obudowę wyłącznika, która w zależności od wersji może osiągać np. IP40 lub wyższy.
• Jak działa tryb pracy styków NO i NC w tym modelu? W stanie spoczynku (wyłącznik wyłączony) styk NO (ozn. 1Q) jest rozwarty, a styk NC (ozn. 1SY) zwarty. Po załączeniu wyłącznika stany się odwracają – NO zwiera się, NC rozwiera. Pozwala to na jednoznaczną sygnalizację każdego położenia wyłącznika.
