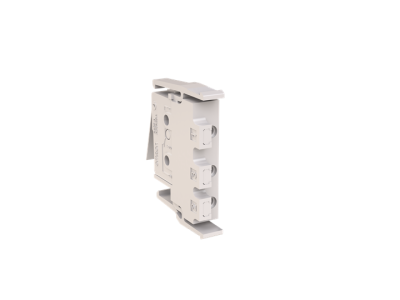

Styki pomocnicze AUX 1Q 250Vac/dc XT1-XT4, 1NO/1NC | 1SDA066422R1 ABB

Alternatywny kod produktu: 1SDA066422R1

Opis i Kluczowe Cechy

Styki pomocnicze AUX 1Q (symbol 1SDA066422R1) przeznaczone do wyłączników kompaktowych serii Tmax XT1–XT4. Zestyk konfiguracji 1NO/1NC o napięciu znamionowym 250 V AC/DC pozwala na sygnalizację stanu pracy wyłącznika i realizację obwodów sterowniczych w instalacjach prądu przemiennego oraz stałego.

• Napięcie znamionowe 250 V AC/DC: uniwersalna praca w obwodach prądu przemiennego i stałego, co ułatwia integrację z różnymi systemami sterowania.
• Konfiguracja styków 1NO/1NC: jeden zestyk normalnie otwarty i jeden normalnie zamknięty zapewnia elastyczność przy budowie obwodów sygnalizacji i blokad.
• Kompatybilność z serią Tmax XT1–XT4: dedykowane akcesorium montowane bezpośrednio na wyłączniku, nie wymagające dodatkowych adapterów.
• Przeznaczenie do obwodów pomocniczych: niezawodna sygnalizacja stanu wyłącznika (załączony/wyłączony) oraz sterowanie przekaźnikami lub PLC.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami norm europejskich i standardami DIN. Posiada oznaczenie CE, potwierdzające spełnienie obowiązujących wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i użytkowanie zgodnie z dokumentacją producenta gwarantują bezawaryjną pracę w instalacjach niskiego napięcia.

Zastosowanie

Styki pomocnicze AUX 1Q znajdują zastosowanie wszędzie tam, gdzie niezbędne jest odzwierciedlenie stanu wyłącznika kompaktowego w obwodach sterowniczych. Dzięki kompaktowej budowie i szerokiemu zakresowi napięcia mogą być używane w różnych układach automatyki.

• Sygnalizacja zdalna stanu wyłącznika (załączenie/wyłączenie) w rozdzielnicach niskiego napięcia.
• Sterowanie stycznikami, przekaźnikami pomocniczymi lub wejściami PLC/sterowników.
• Realizacja blokad logicznych w układach automatyki budynkowej i przemysłowej.
• Współpraca z modułami komunikacyjnymi w ramach rozbudowanych systemów monitoringu sieci.

Wskazówki Montażowe

Montaż styków pomocniczych może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wyłącznika i całego obwodu. Element montuje się na wyłączniku serii Tmax XT1–XT4 zgodnie z instrukcją producenta. Przekrój przewodów przyłączeniowych dobrać do przewidzianego obciążenia prądowego. Nie przekraczać momentu dokręcania śrub podanego w dokumentacji technicznej.

FAQ

• Jakie jest napięcie znamionowe tych styków? Napięcie znamionowe wynosi 250 V AC/DC – styki mogą pracować zarówno w obwodach prądu przemiennego, jak i stałego.
• Jaką konfigurację styków ma AUX 1Q? Jest to zestaw 1NO (normalnie otwarty) + 1NC (normalnie zamknięty), co umożliwia realizację obwodów sygnalizacji i blokad.
• Czy ten model pasuje do wszystkich wyłączników Tmax XT? Styki są dedykowane do wyłączników serii Tmax XT1–XT4. W przypadku wyższych rozmiarów (XT5, XT6, XT7) należy sprawdzić odpowiednie akcesoria z oferty ABB.
