Blok łączników pomocniczych boczny, 2NC, tor prąd.:1NC, 1NC do styczników silnikowych, S0 | 3RH2921-2DA02 Siemens

Alternatywny kod produktu: 3RH29212DA02

Opis i Kluczowe Cechy

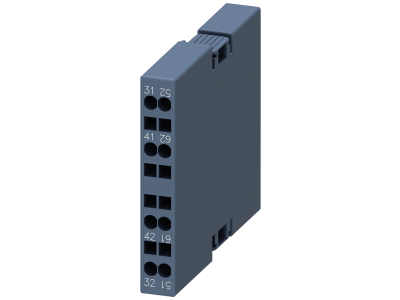

Blok łączników pomocniczych Siemens SIRIUS 3RH2921-2DA02 to boczny moduł rozbudowy zestyków do styczników silnikowych serii S0 (3RT2). Wyposażony w dwa tory prądowe z zestykami normalnie zamkniętymi (2NC), umożliwia szybkie rozszerzenie obwodu sterowniczego bez użycia narzędzi. Dzięki montażowi bocznemu oszczędza miejsce w szafie, a beznarzędziowa instalacja skraca czas prac elektroinstalacyjnych.

• 2 styki normalnie zamknięte (2NC): Zapewniają niezawodną sygnalizację stanu wyłączenia stycznika oraz mogą być wykorzystane w obwodach bezpieczeństwa wymagających rozwarcia przy załączeniu.
• Montaż boczny bez narzędzi: Blok zatrzaskuje się bezpośrednio na styczniku 3RT2 (wielkość S0), co przyspiesza rozbudowę i eliminuje potrzebę dokręcania śrub.
• Kompatybilność z systemem SIRIUS: Moduł uzupełnia rodzinę łączników pomocniczych 3RH29, umożliwiając elastyczne konfigurowanie zestyków NO/NC w stycznikach mocy i pomocniczych.
• Kompaktowa konstrukcja: Montowany z boku stycznika nie zwiększa wysokości ani głębokości zespołu, co ułatwia upakowanie w rozdzielnicy.
• Dedicated do styczników S0 (3RT2): Pełna mechaniczna i elektryczna dopasowanie do aparatów SIRIUS – gwarantowana przez producenta współpraca.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i jest oznaczony znakiem CE. Zastosowane materiały i konstrukcja zapewniają niezawodną pracę w warunkach przemysłowych, zgodnie z ogólnymi wymogami dla aparatury sterowniczej (standard DIN). Szczegółowe numery norm nie zostały podane przez producenta w udostępnionych danych.

Zastosowanie

Blok łączników pomocniczych 3RH2921-2DA02 służy do rozbudowy zestyków pomocniczych w obwodach sterowniczych styczników silnikowych. Sprawdza się w następujących scenariuszach:

• Rozbudowa zestyków pomocniczych w stycznikach silnikowych SIRIUS S0 dla potrzeb sygnalizacji stanu łącznika.
• Podawanie sygnałów do układów PLC, przekaźników lub styczników pomocniczych w celu monitorowania trybu pracy.
• Realizacja obwodów bezpieczeństwa wymagających rozwarcia (NC) przy załączeniu stycznika, np. w układach redundantnych.
• Zastosowanie w szafach sterowniczych maszyn i urządzeń przemysłowych, gdzie niezbędna jest dodatkowa para styków NC.

Wskazówki Montażowe

Montaż bloku łączników pomocniczych może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Blok mocuje się poprzez zatrzaśnięcie z boku stycznika 3RT2 (bez użycia narzędzi) zgodnie z instrukcją producenta. Przekroje przewodów należy dobrać do spodziewanego obciążenia zestyków; zaleca się stosowanie przewodów o przekroju dostosowanym do prądu znamionowego obwodu sterowniczego. Przed przystąpieniem do prac upewnij się, że stycznik i cała instalacja są odłączone od źródła zasilania.

FAQ

• Czy ten blok łączników ma podświetlenie LED? Nie, jest to konwencjonalny zestyk pomocniczy – nie przewidziano w nim elementów podświetlających.
• Jaki jest stopień ochrony (IP) tego łącznika? Producent nie podaje osobnego stopnia ochrony dla samego bloku. Jako element montowany wewnątrz rozdzielnicy lub szafy sterowniczej, typowa ochrona dla aparatury modularnej w takich warunkach to IP20 (brak szczegółowej specyfikacji w udostępnionych danych).
• Czy styki są normalnie otwarte (NO) czy normalnie zamknięte (NC)? Model 3RH2921-2DA02 posiada wyłącznie styki normalnie zamknięte – 2 sztuki (2NC).
