Pomocniczy wyłącznik prądu z 1 zestykiem zwiernym i 1 rozwiernym, do AC 230V/400V dla 5TT58 | 5TT5910-1 Siemens

Alternatywny kod produktu: 5TT59101

Opis i Kluczowe Cechy

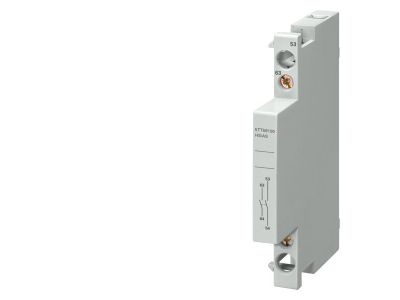

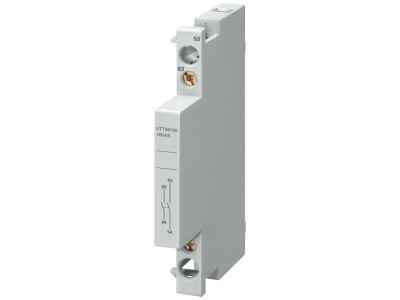

Pomocniczy wyłącznik prądu Siemens 5TT5910-1 to moduł z jednym stykiem zwiernym (NO) i jednym rozwiernym (NC), przeznaczony do pracy w obwodach prądu przemiennego 230/400 V. Urządzenie zostało zaprojektowane jako element pomocniczy dla styczników instalacyjnych serii 5TT58, umożliwiając realizację funkcji sygnalizacyjnych lub sterujących w rozdzielnicach. Dzięki kompaktowej konstrukcji i łatwemu montażowi na szynie TH35 stanowi praktyczne uzupełnienie układów automatyki budynkowej i przemysłowej.

• Styki: 1 zwierny (NO) + 1 rozwierny (NC): Pozwalają na jednoczesne sygnalizowanie załączenia i wyłączenia stycznika lub sterowanie dwoma niezależnymi obwodami pomocniczymi – zwiększa elastyczność instalacji.
• Napięcie znamionowe AC 230/400 V: Gwarantuje kompatybilność z typowymi instalacjami elektrycznymi w budownictwie mieszkaniowym, użytkowym i przemyśle – bezpieczna praca przy standardowych napięciach sieciowych.
• Dedykowany do styczników serii 5TT58: Idealne dopasowanie mechaniczne i elektryczne do sterowników Siemens – szybki montaż bez dodatkowych adapterów i pewny kontakt sygnałowy.
• Montaż na szynie DIN TH35: Ułatwia instalację w rozdzielnicach modułowych oraz późniejszą rozbudowę układu – oszczędność czasu i miejsca.
• Solidna konstrukcja Siemens: Wysoka trwałość mechaniczna i elektryczna, typowa dla aparatury rozdzielczej SENTRON – niezawodność w długoletniej eksploatacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla aparatury modułowej i posiada certyfikat CE. Został zaprojektowany zgodnie ze standardami DIN oraz dyrektywami niskonapięciowymi (LVD), co zapewnia bezpieczeństwo użytkowania w instalacjach budynkowych i przemysłowych.

Zastosowanie

Pomocniczy wyłącznik prądu 5TT5910-1 rozszerza funkcjonalność styczników i innych urządzeń łączeniowych, umożliwiając zdalne monitorowanie stanu pracy oraz dodatkowe sterowanie. Sprawdza się w następujących scenariuszach:

• Sygnalizacja załączenia/wyłączenia stycznika w szafach sterowniczych – np. w systemach oświetlenia, wentylacji lub ogrzewania.
• Realizacja impulsów sterujących do przekaźników, PLC lub innych urządzeń automatyki – wykorzystanie styku NO do wysłania sygnału.
• Blokada krzyżowa lub przełączanie trybów pracy przy użyciu styku NC – np. wyłączenie awaryjne lub przełączenie na pracę ręczną.
• Rozszerzenie styków pomocniczych w stycznikach serii 5TT58 w aplikacjach wymagających więcej niż jednego toru sygnalizacyjnego.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Moduł mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do spodziewanego obciążenia prądowego styku (zgodnie z danymi producenta). Moment dokręcania śrub zaciskowych – według instrukcji dołączonej do produktu. Po zakończeniu montażu sprawdź poprawność połączeń i funkcjonalność układu przed ponownym załączeniem napięcia.

FAQ

• Do jakich styczników Siemens pasuje moduł 5TT5910-1? Urządzenie jest przeznaczone do styczników instalacyjnych serii 5TT58 (np. 5TT5806, 5TT5808 itd.). Stanowi fabrycznie dopasowany styk pomocniczy – montuje się go bezpośrednio na styczniku lub obok niego w rozdzielnicy.
• Jakie napięcie pracy jest zalecane dla tego wyłącznika pomocniczego? Podane napięcie znamionowe wynosi AC 230/400 V. Nie jest on przystosowany do napięcia stałego (DC) ani do napięć niższych niż 230 V AC – należy stosować wyłącznie w obwodach prądu przemiennego.
• Czy można go używać jako samodzielnego wyłącznika głównego obwodu? Nie. Jest to wyłącznik pomocniczy (styk sygnalizacyjny/sterowniczy), a nie urządzenie do wyłączania obciążeń głównych. Jego styki są przystosowane do prądów pomocniczych (sterowniczych) – szczegółowe wartości prądu znamionowego należy sprawdzić w karcie katalogowej producenta.
