Styki pomocnicze 1NC+1NO do wyłączników mocy DPX3 | 421010 Legrand

Opis i Kluczowe Cechy

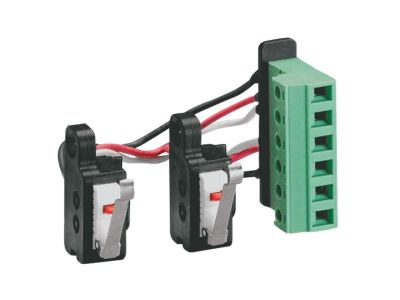

Akcesorium do wyłączników mocy serii DPX3 – styki pomocnicze 1NC+1NO (symbol 421010) przeznaczone do napędów obrotowych. Umożliwiają zdalne monitorowanie stanu łącznika oraz przekazywanie sygnałów sterujących w systemach automatyki. Dedykowane do wyłączników DPX3 w wersjach 160 i 250, co gwarantuje bezproblemowe doposażenie istniejących instalacji.

• Styk normalnie zamknięty (NC) i normalnie otwarty (NO): Zapewniają elastyczność konfiguracji – sygnalizację załączenia/wyłączenia wyłącznika oraz realizację obwodów sterowniczych.
• Dedykowane do napędów obrotowych DPX3: Precyzyjne dopasowanie mechaniczne i elektryczne, co skraca czas montażu i eliminuje ryzyko nieprawidłowego połączenia.
• Kompatybilność z wyłącznikami DPX3 160 i 250: Możliwość rozbudowy nawet starszych rozdzielnic bez konieczności wymiany głównego aparatu.
• Typowe zastosowanie w systemach automatyki: Przekazywanie sygnałów do styczników, przekaźników lub sterowników PLC – zwiększa funkcjonalność obwodu.
• Łatwa instalacja w obudowie wyłącznika: Szybkie wpięcie bez potrzeby dodatkowych narzędzi – oszczędność czasu podczas montażu.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa oraz standardami DIN dla aparatury łączeniowej. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej. Montaż i użytkowanie zgodne z instrukcją producenta.

Zastosowanie

Styki pomocnicze znajdują zastosowanie wszędzie tam, gdzie wymagane jest zdalne monitorowanie stanu wyłącznika oraz przekazywanie sygnałów impulsowych. Sprawdzają się szczególnie w instalacjach przemysłowych i komercyjnych.

• Zdalna sygnalizacja stanu wyłącznika (załączony/wyłączony) w systemach BMS i wizualizacji.
• Podawanie impulsów do styczników lub przekaźników w celu realizacji sekwencji sterujących.
• Przekazywanie sygnałów do sterowników PLC w automatyce maszyn i linii produkcyjnych.
• Rozszerzenie funkcji przycisków sterowniczych w rozdzielnicach – możliwość tworzenia dodatkowych obwodów bezpieczeństwa.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Elementy montuje się w dedykowanym gnieździe wyłącznika DPX3 – nie wymaga użycia szyny TH35. Przekrój przewodów należy dobrać do obciążenia styków, a moment dokręcania połączeń dostosować do wartości podanych w dokumentacji technicznej producenta. Po instalacji sprawdzić poprawność działania poprzez ręczne załączenie/wyłączenie wyłącznika.

FAQ

• Czy styki pomocnicze są podświetlane? Nie, są to konfiguracje suchych styków (NC/NO). Podświetlenie nie jest przewidziane dla tego typu akcesoriów.
• Jaki jest stopień ochrony styków? Produkt przeznaczony jest do montażu wewnątrz rozdzielnicy, gdzie standardowym stopniem ochrony jest IP20. W przypadku pracy w innych warunkach należy zastosować odpowiednią obudowę.
• Jaki jest tryb pracy styków? Styki pracują w trybie normalnego przełączania – NC jest zwarty, gdy wyłącznik jest wyłączony, a NO rozwiera przy załączeniu (lub odwrotnie – zależnie od położenia napędu). Dokładną charakterystykę podaje instrukcja dedykowana do konkretnego modelu napędu.
