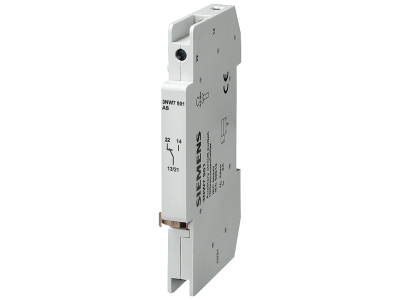

Pomocniczy wyłącznik prądu 1CO dla podstaw bezpiecznikowych do wkładek bezp. cylind.wielk.22x58mm | 3NW7902 Siemens

Alternatywny kod produktu: 3NW7902

Opis i Kluczowe Cechy

Pomocniczy wyłącznik prądu 1CO o symbolu 3NW7902 firmy Siemens przeznaczony jest do współpracy z podstawami bezpiecznikowymi do wkładek cylindrycznych wielkości 22x58mm. Stanowi element systemów bezpieczników cylindrycznych SENTRON, umożliwiając sygnalizację zadziałania bezpiecznika. Wyposażony w jeden styk przełączny (1CO), który zmienia stan po przepaleniu wkładki, co pozwala na zdalne monitorowanie obwodu.

• Styk 1CO (przełączny): Umożliwia przekazanie sygnału o stanie bezpiecznika do układów sterowania, alarmowych lub PLC, co zwiększa bezpieczeństwo i ułatwia diagnostykę.
• Kompatybilność z wkładkami 22x58mm: Dedykowany do podstaw bezpiecznikowych o tym standardzie, gwarantuje pewne mocowanie i niezawodne działanie w systemie SENTRON.
• Zastosowanie w systemie bezpieczników cylindrycznych: Zintegrowany z modułowymi podstawami Siemens, umożliwia szybką wymianę wkładki i przechowywanie zapasowej w module wsuwanym.
• Bezobsługowa sygnalizacja: Mechaniczny styk nie wymaga zasilania zewnętrznego – działa na zasadzie sprzężenia z mechanizmem wyzwalacza bezpiecznika.
• Przeznaczony do zastosowań przemysłowych: Sprawdza się w obwodach sterowania maszyn, instalacjach rozdzielczych i szafach sterowniczych, gdzie wymagane jest szybkie wykrycie przepalenia bezpiecznika.

Zgodność z Normami

Produkt jest częścią systemów bezpieczników cylindrycznych SENTRON, które spełniają wymagania norm IEC 60269-1, -2 i -3 oraz UL 512. Gwarantuje to wysoką jakość i bezpieczeństwo w zastosowaniach przemysłowych, zgodnie z europejskimi i amerykańskimi standardami. Wyłącznik pomocniczy podlega tym samym rygorystycznym procedurom badawczym co cały system.

Zastosowanie

Pomocniczy wyłącznik prądu 3NW7902 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest zdalne monitorowanie stanu bezpieczników w obwodach zasilania urządzeń przemysłowych.

• Syndykacja w szafach sterowniczych – sygnał o przepaleniu bezpiecznika przekazywany do PLC lub systemu SCADA.
• Sterowanie odbiornikami – automatyczne wyłączenie lub alarmowanie w przypadku awarii obwodu głównego.
• Współpraca z przekaźnikami pomocniczymi – generowanie impulsu do styczników, przekaźników lub sygnalizatorów optycznych.
• Diagnostyka w rozdzielnicach przemysłowych – ułatwia lokalizację przepalonej wkładki bez konieczności otwierania każdej podstawy.

Wskazówki Montażowe

Montaż pomocniczego wyłącznika prądu musi być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie montuje się w dedykowanej podstawie bezpiecznikowej (zgodnie z instrukcją producenta) – najczęściej poprzez wciśnięcie lub przykręcenie. W systemie SENTRON moduł wsuwany z wyłącznikiem pomocniczym montowany jest na szynie TH35. Przekrój przewodów przyłączeniowych dobrać do maksymalnego prądu obwodu sterowania (zgodnie z dokumentacją producenta). Moment dokręcania zacisków stosować według danych podanych w instrukcji. Standardowa aparatura modułowa w rozdzielnicy posiada stopień ochrony IP20 – szczegóły potwierdź w dokumentacji.

FAQ

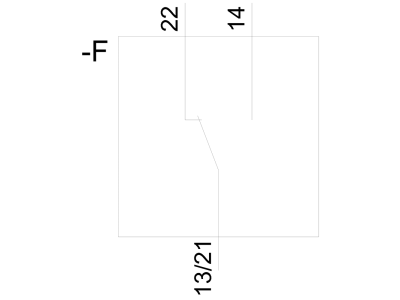

• Jaki typ styku ma wyłącznik 3NW7902? Wyłącznik wyposażony jest w jeden styk przełączny (1CO), który w stanie spoczynku (bezpiecznik sprawny) jest w pozycji NO/NC zgodnie z konfiguracją, a po zadziałaniu bezpiecznika zmienia położenie.
• Czy wyłącznik wymaga podświetlenia LED? Nie, wyłącznik jest mechaniczny – nie posiada własnego podświetlenia. Sygnalizacja stanu odbywa się poprzez zmianę zestyków, co może być wykorzystane do zaświecenia diody LED w obwodzie zewnętrznym.
• Z jakimi podstawami bezpiecznikowymi współpracuje ten model? Jest przeznaczony do podstaw bezpiecznikowych do wkładek cylindrycznych 22x58mm z serii SENTRON (np. 3NW7xxx). Przed montażem sprawdź kompatybilność w katalogu producenta.
