Styki odlewane EPIC H-D 1.6 | 13163700 Lapp Kabel

Opis i Kluczowe Cechy

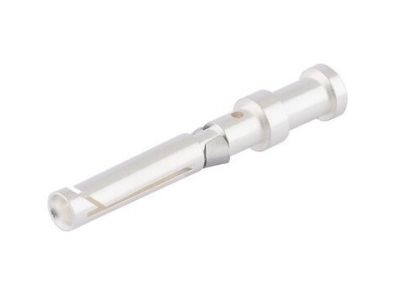

Styki odlewane EPIC H-D 1.6 (symbol 13163700) to gniazda z zaciskiem zagniatanym, wykonane z mosiądzu złoconego. Przeznaczone są do wykonywania trwałych połączeń elektrycznych o wysokiej odporności na wibracje, szczególnie w aplikacjach wymagających niezawodności i powtarzalności montażu. Stosowane w systemach automatyki, maszynach przemysłowych oraz urządzeniach elektrycznych, gdzie precyzja i trwałość połączeń są kluczowe.

• Zacisk zagniatany (0.75-1.0 mm²): Tworzy połączenie mechanicznie trwałe, odporne na drgania i wibracje – eliminuje ryzyko luzowania się przewodu w czasie eksploatacji.
• Mosiądz złocony: Zapewnia doskonałą przewodność elektryczną oraz odporność na korozję, co wydłuża żywotność styku w trudnych warunkach środowiskowych.
• Gniazdo (styki żeńskie): Umożliwia szybkie i pewne podłączenie przewodów w systemach modułowych oraz urządzeniach z wtyczkami męskimi.
• Obrócony kształt H-D: Ułatwia montaż w układach gęsto upakowanych, gdzie przestrzeń montażowa jest ograniczona.
• Przeznaczenie do montażu zautomatyzowanego: Zapewnia powtarzalność i efektywność w liniach produkcyjnych, skracając czas montażu.

Zgodność z Normami

Styki spełniają wymagania dotyczące materiałów i konstrukcji w zakresie połączeń elektrycznych, zgodnie z normami europejskymi i międzynarodowymi. Produkt posiada deklarację zgodności CE oraz spełnia wymogi dyrektyw dotyczących bezpieczeństwa elektrycznego.

Zastosowanie

Styki odlewane EPIC H-D 1.6 znajdują zastosowanie w miejscach wymagających niezawodnych i trwałych połączeń elektrycznych, szczególnie tam, gdzie występują wibracje lub ograniczenia montażowe.

• Systemy automatyki przemysłowej – podłączenia w sterownikach PLC, czujnikach i panelach operatorskich.
• Urządzenia elektroniczne – połączenia w zasilaczach, falownikach i układach sterowania.
• Maszyny i urządzenia przemysłowe – niezawodne okablowanie w szafach sterowniczych i rozdzielniach.
• Montaż zautomatyzowany – idealne do linii produkcyjnych i pakowania, gdzie precyzja i powtarzalność są kluczowe.

Wskazówki Montażowe

Montaż styku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że napięcie w obwodzie jest odłączone. Przewód o przekroju 0.75-1.0 mm² należy odpowiednio przygotować (odizolować) i wprowadzić do zacisku zagniatanego. Zastosować narzędzie dedykowane do zaciskania, aby uzyskać optymalny zacisk – zbyt słaby osłabi połączenie, zbyt mocny może uszkodzić przewód. Po montażu sprawdzić stabilność połączenia poprzez lekkie pociągnięcie przewodu.

FAQ

• Czy styki są odpowiednie do montażu ręcznego? Tak, styki zostały zaprojektowane do montażu zarówno ręcznego, jak i zautomatyzowanego, jednak w przypadku montażu ręcznego zaleca się stosowanie specjalistycznego narzędzia do zaciskania.
• Jaki jest maksymalny prąd obciążenia styku? Maksymalny prąd nie został określony w dostępnych danych. Parametr należy sprawdzić w dokumentacji technicznej produktu lub na stronie producenta.
• Czy styki można stosować w środowisku wilgotnym? Mosiądz złocony zapewnia dobrą odporność na korozję, jednak ze względu na brak określonego stopnia ochrony IP zaleca się stosowanie w suchych lub zabezpieczonych środowiskach.
