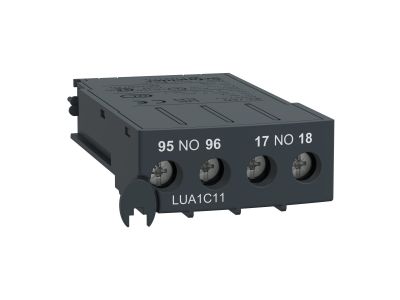

Styki dodatkowe 1NO 1NC zaciski śrubowe | LUA1C11 Schneider Electric

Opis i Kluczowe Cechy

Styki dodatkowe Schneider Electric o numerze katalogowym LUA1C11 to wysokiej klasy komponenty automatyki przemysłowej, należące do uznanej na całym świecie gamy produktów TeSys. Urządzenie zostało zaprojektowane jako moduł pomocniczy, który umożliwia rozszerzenie funkcjonalności aparatury łączeniowej o dodatkowe obwody sygnalizacyjne i sterujące. Konfiguracja styków obejmuje jeden styk zwierny (1NO) oraz jeden styk rozwierny (1NC), co pozwala na jednoczesne przesyłanie informacji o załączeniu oraz rozłączeniu urządzenia głównego do systemów nadrzędnych, takich jak sterowniki PLC czy panele operatorskie HMI.

• Konfiguracja styków: 1NO (Normalnie Otwarty) + 1NC (Normalnie Zamknięty) zapewnia wszechstronność w projektowaniu układów logicznych.
• Zaciski śrubowe: Solidne połączenie mechaniczne gwarantuje odporność na wstrząsy i wibracje, co jest kluczowe w trudnych warunkach przemysłowych.
• Kompaktowa budowa: Skrócona nazwa urządzenia LUA1 wskazuje na dedykowane rozwiązanie, które idealnie integruje się z bazowymi jednostkami sterującymi TeSys.
• Wysoka trwałość: Wykorzystanie materiałów najwyższej jakości od Schneider Electric przekłada się na długą żywotność mechaniczną i elektryczną styków.

Zgodność z Normami

Produkt LUA1C11 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach profesjonalnych. Spełnia on wymagania normy IEC/EN 60947-5-1 dotyczącą aparatury sterowniczej i elementów przełączających. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co potwierdza brak substancji niebezpiecznych w procesie produkcji i gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Styki dodatkowe LUA1C11 znajdują szerokie zastosowanie w zaawansowanych układach sterowania silnikami oraz w systemach dystrybucji energii. Są niezastąpione w sytuacjach, gdzie wymagane jest monitorowanie stanu pracy rozruszników silnikowych. Przykładowe zastosowania obejmują:

• Sygnalizacja stanu pracy pomp, wentylatorów i przenośników w liniach technologicznych.
• Blokady elektryczne w układach nawrotnych, zapobiegające jednoczesnemu załączeniu dwóch kierunków obrotów.
• Integracja z systemami bezpieczeństwa i alarmowania o awariach lub niekontrolowanych wyłączeniach maszyn.
• Praca w szafach sterowniczych o dużym zagęszczeniu aparatury dzięki optymalnym wymiarom.

Wskazówki Montażowe

Montaż styków LUA1C11 jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Aby zapewnić bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Montaż mechaniczny: Moduł należy zatrzasnąć na dedykowanym miejscu w urządzeniu bazowym serii TeSys, upewniając się, że blokada mechaniczna zadziałała poprawnie.
• Podłączenie przewodów: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych, co zapobiega rozwarstwianiu się żył i poprawia kontakt elektryczny.
• Moment dokręcania: Śruby zaciskowe należy dokręcać z momentem określonym w dokumentacji technicznej producenta, aby uniknąć przegrzewania się styków lub uszkodzenia gwintu.
• Weryfikacja: Po zakończeniu montażu należy wykonać test ciągłości obwodu dla styku NC oraz sprawdzić zadziałanie styku NO po ręcznym lub elektrycznym wyzwoleniu aparatu głównego.

FAQ

1. Czy styki LUA1C11 można stosować z dowolnym stycznikiem?
Nie, styki te są dedykowane do konkretnych serii urządzeń z gamy TeSys (np. TeSys U). Przed zakupem należy zweryfikować kompatybilność z posiadaną jednostką bazową.

2. Jaki jest typ zacisków w tym modelu?
Urządzenie wyposażone jest w klasyczne zaciski śrubowe, które są najbardziej uniwersalnym i cenionym przez instalatorów sposobem łączenia przewodów w rozdzielnicach.

3. Czy styk 1NO i 1NC działają niezależnie?
Styki są sprzężone mechanicznie z mechanizmem urządzenia głównego. Zmiana stanu urządzenia głównego powoduje jednoczesną zmianę stanu obu styków pomocniczych (jeden się zamyka, drugi otwiera).
