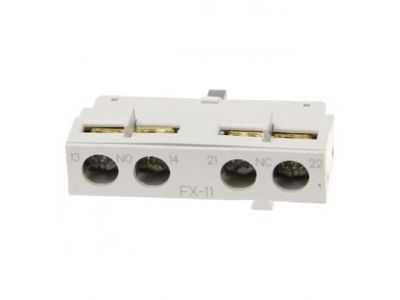

Styki pomocnicze przednie do wyłączników silnikowych LS Electric serii MMS, 1a1b | MMS-FX-1N01NC Aniro

Opis i Kluczowe Cechy

Styki pomocnicze przednie o oznaczeniu MMS-FX-1N01NC to wysokiej klasy komponenty automatyki przemysłowej, zaprojektowane przez LS Electric i dystrybuowane przez firmę ANIRO. Moduł ten został stworzony z myślą o rozszerzeniu funkcjonalności wyłączników silnikowych serii MMS. Urządzenie oferuje konfigurację styków 1a1b, co w nomenklaturze technicznej oznacza jeden styk zwierny (NO - Normally Open) oraz jeden styk rozwierny (NC - Normally Closed). Taka konfiguracja pozwala na jednoczesne przesyłanie sygnału o stanie pracy urządzenia do układów sterowania oraz sygnalizację awarii lub zatrzymania.

• Montaż czołowy: Konstrukcja przystosowana do montażu na przedniej ściance wyłącznika silnikowego, co pozwala na oszczędność miejsca na szynie DIN wewnątrz szafy sterowniczej.
• Wysoka niezawodność: Styki zostały zaprojektowane do pracy w trudnych warunkach przemysłowych, zapewniając precyzyjne przełączanie sygnałów sterujących.
• Integracja systemowa: Idealne dopasowanie do mechanizmów wyzwalających serii MMS gwarantuje błyskawiczną reakcję styków pomocniczych na zmianę stanu głównego aparatu.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm dotyczących aparatury niskiego napięcia. Zgodność z normą IEC/EN 60947-5-1 potwierdza, że styki pomocnicze są przystosowane do bezpiecznej pracy w obwodach sterowniczych i sygnalizacyjnych. Materiały użyte do produkcji obudowy charakteryzują się wysoką odpornością termiczną i mechaniczną, co jest kluczowe dla zachowania ciągłości procesów technologicznych w zakładach przemysłowych.

Zastosowanie

Styki pomocnicze MMS-FX-1N01NC znajdują szerokie zastosowanie w zaawansowanych układach automatyki i sterowania silnikami. Są niezbędnym elementem w systemach, gdzie wymagane jest monitorowanie statusu wyłącznika silnikowego przez sterowniki PLC lub systemy wizualizacji SCADA. Przykładowe zastosowania obejmują:

• Sygnalizacja stanu załączenia/wyłączenia napędu w szafach sterowniczych pomp i wentylatorów.
• Blokady elektryczne w układach nawrotnych i kaskadowych.
• Aktywacja kontrolek sygnalizacyjnych na elewacji rozdzielnicy.
• Przekazywanie informacji o zadziałaniu wyzwalacza termicznego lub magnetycznego do systemów nadrzędnych.

Wskazówki Montażowe

Instalacja modułu MMS-FX-1N01NC jest intuicyjna i nie wymaga specjalistycznych narzędzi, jednak powinna być przeprowadzona przy odłączonym napięciu zasilania. Moduł należy zatrzasnąć na przedniej części wyłącznika silnikowego serii MMS, upewniając się, że trzpień mechaniczny styku trafił w odpowiednie gniazdo aparatu głównego. Podczas podłączania przewodów sterowniczych należy zwrócić uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka.

FAQ

• Czy styki pasują do wszystkich wyłączników LS Electric? Styki serii MMS-FX są dedykowane konkretnie do wyłączników silnikowych serii MMS. Przed montażem należy zweryfikować kompatybilność z posiadanym modelem wyłącznika.
• Jaka jest różnica między stykiem 1a1b a 2a? Konfiguracja 1a1b oferuje jeden styk normalnie otwarty i jeden normalnie zamknięty, podczas gdy 2a oferuje dwa styki normalnie otwarte. Wybór zależy od logiki sterowania w danym projekcie.
• Czy montaż styków pomocniczych zwiększa szerokość wyłącznika na szynie DIN? Nie, dzięki montażowi przedniemu (czołowemu), szerokość aparatu na szynie pozostaje bez zmian, co jest kluczowe w gęsto upakowanych rozdzielnicach.
