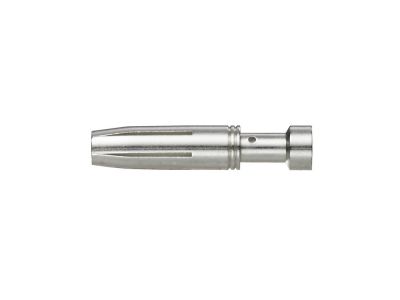

Styk żeński do wkładów HE/HEE/HQ, HDC-C-HE-BM1.5AG, zaciskany | 1201300000 Weidmuller

Opis i Kluczowe Cechy

Styk żeński zaciskany oznaczony symbolem HDC-C-HE-BM1.5AG (numer katalogowy 1201300000) przeznaczony jest do wkładów HE, HEE oraz HQ w złączach przemysłowych serii HDC. Dzięki konstrukcji typu „zaciskany” (crimp) pozwala na szybkie i powtarzalne łączenie przewodów bez użycia lutowania, co przyspiesza montaż i zwiększa niezawodność połączeń w szafach sterowniczych oraz układach automatyki.

• Typ styku: żeński – dedykowany do współpracy z wkładami HE/HEE/HQ, co zapewnia kompatybilność z szeroką gamą złączy przemysłowych.
• Sposób łączenia: zaciskany (crimp) – eliminuje konieczność lutowania, skraca czas instalacji i gwarantuje powtarzalną jakość połączenia.
• Konstrukcja: dostosowana do pracy w trudnych warunkach przemysłowych – odporność na wibracje i obciążenia mechaniczne dzięki solidnemu wykonaniu.
• Montaż beznarzędziowy: styk jest gotowy do zaciśnięcia za pomocą standardowych szczęk zaciskowych dedykowanych dla przekrojów przewodów (zalecane narzędzia zgodne z dokumentacją producenta).
• Oznaczenie AG: oznacza materiał styków pokryty srebrem (Ag) – zapewnia niską rezystancję styku i wysoką odporność na korozję (informacja na podstawie symbolu, dokładne dane w karcie katalogowej).

Zgodność z Normami

Styk żeński HDC-C-HE-BM1.5AG został zaprojektowany zgodnie z obowiązującymi normami europejskimi dla złączy przemysłowych. Produkt posiada certyfikat CE i spełnia wymagania standardów DIN dla serii HDC. Dokładne oznaczenia norm prosimy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Styk znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i łatwe w montażu połączenie przewodów w złączach modułowych HDC. Sprawdza się w instalacjach przemysłowych, szafach sterowniczych oraz systemach automatyki.

• Łączenie przewodów w złączach HE/HEE/HQ dla obwodów sterowania i sygnalizacji.
• Wyprowadzenie sygnałów z czujników i elementów wykonawczych w automatyce budynkowej i przemysłowej.
• Zastosowanie w rozdzielnicach i szafach sterowniczych wymagających szybkiego montażu i demontażu połączeń.
• Integracja z modułowymi systemami złącz HDC w maszynach i urządzeniach produkcyjnych.

Wskazówki Montażowe

Montaż styków zaciskanych może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji. Styk przeznaczony jest do montażu na przewodach za pomocą odpowiednich szczęk zaciskowych – moment zacisku i dobór przekroju przewodu zgodnie z dokumentacją producenta. Po zaciśnięciu zaleca się sprawdzenie siły wyciągowej, aby upewnić się o poprawności połączenia.

FAQ

• Czy styk HDC-C-HE-BM1.5AG jest podświetlany? Nie. Jest to standardowy styk żeński zaciskany bez elementów podświetlenia. Służy wyłącznie do przewodzenia sygnałów lub zasilania.
• Jaki stopień ochrony zapewnia ten styk? Stopień ochrony zależy od zastosowanej obudowy złącza HDC. Sam styk nie ma własnego IP – po zamontowaniu w odpowiedniej obudowie możliwe jest osiągnięcie np. IP65.
• Czy styk działa w trybie NO/NC? Styk nie posiada własnego trybu pracy – jest biernym elementem łączącym (żeńskie gniazdo). Jego funkcję określa wkład (HE/HEE/HQ), który może zawierać styki NO/NC, przełączające itp.
