Styk z przyłączem M12 /do obudowy A1 C/ EPIC POWERLOCK SP C M12 44420260 | 44420260 Lapp Kabel

Opis i Kluczowe Cechy

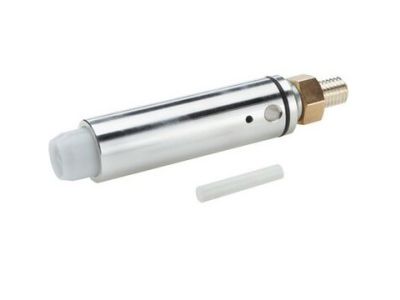

Styk męski M12 Powerlock SP C A1 (symbol 44420260) z gwintem do końcówek kablowych przeznaczony jest do współpracy z obudową Powerlock A1 C. Stop miedzi srebrzony zapewnia wysoką przewodność elektryczną i odporność na korozję. Styk ten charakteryzuje się wytrzymałością na średnie obciążenia mechaniczne, co czyni go odpowiednim do zasilania ruchomego i stacjonarnego, a także systemów awaryjnych zasilanych generatorami lub bateriami.

• Gwint do końcówek kablowych: Umożliwia szybkie i pewne podłączenie przewodów o przekrojach 35–240 mm² bez konieczności stosowania specjalistycznych narzędzi.
• Stop miedzi srebrzony: Zapewnia niską rezystancję kontaktową, wysoką przewodność i odporność na utlenianie, co przekłada się na długotrwałą stabilność połączenia.
• Obciążalność prądowa 400 A (styki śrubowe) / 660 A (styki zagniatane): Gwarantuje pewne połączenie nawet przy wysokich obciążeniach, typowych dla układów trójfazowych i prądu stałego.
• Odporność na wibracje i obciążenia mechaniczne: Styk zagniatany zapewnia niezawodne połączenie, odporne na drgania i przeciążenia, idealny do zastosowań przemysłowych.
• Zastosowanie z obudową Powerlock A1 C: Kompatybilny z obudowami Powerlock A1 C, umożliwiając szybki montaż i demontaż w systemach zasilania ruchomego i awaryjnego.

Zgodność z Normami

Styk spełnia wymagania dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego i posiada oznakowanie CE. Został zaprojektowany zgodnie z normami przemysłowymi dotyczącymi połączeń kablowych w układach trójfazowych i prądu stałego.

Zastosowanie

Styk M12 Powerlock SP C A1 znajduje zastosowanie w systemach zasilania, gdzie wymagane są niezawodne i trwałe połączenia kabli o dużych przekrojach.

• Zasilanie ruchome i stacjonarne w maszynach przemysłowych i urządzeniach energetycznych.
• Systemy awaryjnego zasilania z generatorów lub baterii, w tym zasilanie trójfazowe i prąd stały.
• Podłączenie silników elektrycznych i urządzeń chłodniczych wymagających wysokiej obciążalności prądowej.
• Instalacje wymagające odpornych na wibracje połączeń, np. w transporcie kolejowym lub budowie maszyn.

Wskazówki Montażowe

Montaż styku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Styk należy wkręcić w obudowę Powerlock A1 C, a następnie podłączyć przewód zgodnie z zalecanym przekrojem. Dla przewodów o przekroju mniejszym niż 50 mm² zaleca się stosowanie redukcji średnicy. W przypadku stosowania styku zagniatanego należy użyć odpowiedniego narzędzia do zagniatania, aby zapewnić optymalne połączenie. Po montażu sprawdzić szczelność i stabilność połączenia.

FAQ

• Jakie są maksymalne obciążenia prądowe styku? Styk śrubowy obsługuje do 400 A, natomiast styk zagniatany do 660 A – parametry te zależą od zastosowanej metody połączenia.
• Czy styk jest kompatybilny z obudowami innych typów? Styk jest przeznaczony do współpracy z obudową Powerlock A1 C. Do innych typów obudów należy dobrać odpowiedni styk zgodnie z dokumentacją producenta.
• Jakie narzędzia są potrzebne do montażu? Do montażu styku śrubowego nie są wymagane specjalne narzędzia – wystarczy klucz. Do zagniatania żył przewodu należy użyć odpowiedniego narzędzia do zagniatania końcówek.
