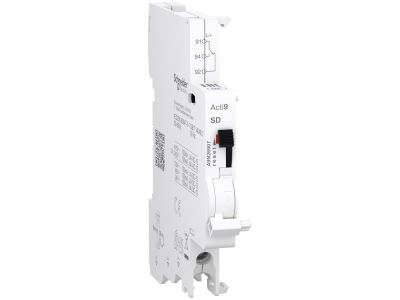

Styk sygnalizacyjny SD 1 CO | A9N26907 Schneider Electric

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1661669
EAN
3606486366165
Kod Producenta
A9N26907
Styk sygnalizacyjny SD 1 CO

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Opis i Kluczowe Cechy

Styk sygnalizacyjny SD 1 CO to element przeznaczony do sygnalizacji stanu aparatów modułowych w instalacjach elektrycznych. Montowany na szynie DIN zapewnia łatwe i szybkie wpinanie w układy sterowania i sygnalizacji. Przeznaczony do współpracy z aparatami z dodatkowym stykiem sygnalizacyjnym.

  • Typ styku CO (przełączny): Zapewnia elastyczność w projektowaniu układów sygnalizacji – może pełnić rolę styku normalnie otwartego lub normalnie zamkniętego.
  • Montaż na szynie DIN: Standardowy system mocowania umożliwiający szybki i trwały montaż w szafach sterowniczych i rozdzielnicach.
  • Kompatybilność z aparatami modułowymi: Przeznaczony do współpracy z aparatami wyposażonymi w dodatkowy styk sygnalizacyjny.
  • Prosta instalacja: Wymiana lub dodanie styku nie wymaga skomplikowanego okablowania – wystarczy wsunąć na szynę DIN.
  • Zastosowanie w układach sterowania: Idealny do sygnalizacji stanu wyłączników, styczników i innych aparatów modułowych.

Zgodność z Normami

Styk sygnalizacyjny SD 1 CO spełnia wymagania norm europejskich dotyczących aparatury modułowej i jest zgodny z dyrektywami Unii Europejskiej. Oznaczenie CE potwierdza jego bezpieczeństwo i jakość.

Zastosowanie

Styk sygnalizacyjny SD 1 CO znajduje zastosowanie w układach sterowania i sygnalizacji instalacji elektrycznych, gdzie wymagana jest informacja o stanie aparatów modułowych.

  • Sygnalizacja stanu wyłączników nadprądowych – informacja o zadziałaniu zabezpieczenia.
  • Monitorowanie pracy styczników – wskazanie stanu załączenia/odłączenia.
  • Układy automatyki budynkowej – integracja z systemami BMS.
  • Rozdzielnice przemysłowe – sygnalizacja stanu aparatury modułowej w maszynach i urządzeniach.

Wskazówki Montażowe

Montaż styku sygnalizacyjnego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Styk mocowany jest na szynie DIN poprzez zatrzaśnięcie – nie wymaga dodatkowych narzędzi. Przed montażem należy upewnić się, że aparat, z którym współpracuje, posiada dedykowany styk sygnalizacyjny. Po zamontowaniu należy sprawdzić poprawność działania układu sygnalizacji.

FAQ

  • Czy styk SD 1 CO jest kompatybilny ze wszystkimi aparatami modułowymi? Styk jest przeznaczony do współpracy z aparatami wyposażonymi w dodatkowy styk sygnalizacyjny. Przed montażem należy sprawdzić kompatybilność z konkretnym modelem aparatu.
  • Jaki jest maksymalny prąd styku? Maksymalny prąd nie został określony w dostępnych danych. Sprawdź dokumentację techniczną aparatu, z którym współpracuje styk.
  • Czy styk wymaga dodatkowego zasilania? Nie – styk sygnalizacyjny działa w oparciu o sygnał z aparatu, z którym współpracuje, nie wymaga osobnego zasilania.

  • Producent Schneider Electric
Wyposażenie dodatkowe do aparatury modułowej
  • Do montażu z Wyłącznik różnicowoprądowy z członem nadprądowym / wyłącznik nadprądowy
  • Liczba styków przełącznych 1
  • Liczba styków sygnalizacji błędu 1
  • Znamionowy prąd załączania 0.1 A
  • Napięcie znamionowe 240 V
  • Z samotestem prądu różnicowego Nie
  • Do maks. liczby styków głównych (ogółem) 4
  • Do maks. prądu styków głównych 63 A
  • Funkcja Styk pomocniczy / styk sygnalizacji zakłócenia
  • Szerokość wyrażona liczbą modułów 0.5
  • Rodzaj napięcia AC/DC
