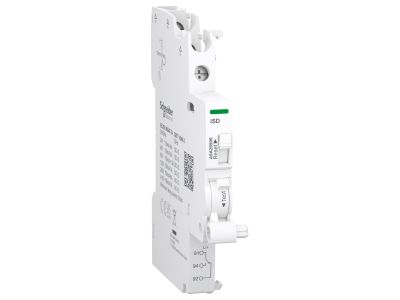

Styk sygnalizacyjny iSD 1 CO, zaciski górne | A9A26906 Schneider Electric

Opis i Kluczowe Cechy

Styk sygnalizacyjny iSD 1 CO o numerze katalogowym A9A26906 to zaawansowane akcesorium elektryczne od renomowanego producenta Schneider Electric, zaprojektowane specjalnie dla systemów modułowych serii Acti9. Urządzenie to pełni kluczową funkcję w monitorowaniu stanu pracy wyłączników nadprądowych oraz różnicowoprądowych, informując operatora o wyzwoleniu aparatu na skutek zakłócenia elektrycznego (przeciążenie, zwarcie lub upływ prądu). Wyposażenie w jeden styk przełączny (1 CO - Change Over) pozwala na elastyczną integrację z układami sterowania i automatyki budynkowej.

• Zaciski górne: Specyficzna konstrukcja z zaciskami umieszczonymi w górnej części ułatwia oprzewodowanie w gęsto upakowanych rozdzielnicach, optymalizując przestrzeń montażową.
• Sygnalizacja błędu: Styk iSD reaguje wyłącznie na wyzwolenie elektryczne, co pozwala odróżnić awarię sieci od ręcznego wyłączenia aparatu przez serwisanta.
• Wskaźnik mechaniczny: Na przednim panelu urządzenia znajduje się czytelny wskaźnik stanu, który umożliwia szybką diagnostykę wizualną bez konieczności użycia przyrządów pomiarowych.
• Kompaktowa szerokość: Modułowa obudowa zajmuje minimalną ilość miejsca na szynie DIN, co jest kluczowe przy modernizacji istniejących instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w aplikacjach przemysłowych oraz komercyjnych. Styk iSD spełnia wymagania normy IEC/EN 60947-5-1, dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Posiada certyfikację CE oraz spełnia dyrektywy środowiskowe RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji i eksploatacji.

Zastosowanie

Styk sygnalizacyjny iSD znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych, gdzie ciągłość zasilania i szybka diagnostyka awarii są priorytetem. Jest idealnym rozwiązaniem dla:

• Systemów BMS: Przekazywanie informacji o awarii zasilania do nadrzędnych systemów zarządzania budynkiem.
• Rozdzielnic przemysłowych: Monitorowanie stanu zabezpieczeń silnikowych i obwodów technologicznych.
• Infrastruktury krytycznej: Zapewnienie natychmiastowej informacji o zadziałaniu zabezpieczeń w serwerowniach czy placówkach medycznych.
• Układów alarmowych: Możliwość podłączenia syreny lub lampki ostrzegawczej informującej o zadziałaniu wyłącznika.

Wskazówki Montażowe

Montaż styku iSD 1 CO powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi zaleceniami:

• Zatrzaskiwanie na szynie: Urządzenie montuje się po lewej stronie aparatu głównego (wyłącznika) za pomocą dedykowanego mechanizmu sprzęgającego bez użycia narzędzi.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski górne są przystosowane do przyłączenia przewodów sztywnych i giętkich o odpowiednio dobranym przekroju, co gwarantuje stabilność transmisji sygnałów sterujących.
• Bezpieczeństwo: Wszelkie prace instalacyjne należy wykonywać przy odłączonym napięciu zasilania w obwodzie głównym i pomocniczym.

FAQ

• Czy styk iSD sygnalizuje ręczne wyłączenie bezpiecznika? Nie, styk iSD (Signal Fault) reaguje wyłącznie na wyzwolenie spowodowane usterką elektryczną. Do sygnalizacji położenia styków (ON/OFF) służy styk pomocniczy iOF.
• Czy urządzenie wymaga dodatkowego zasilania? Nie, styk działa mechanicznie poprzez sprzężenie z mechanizmem wyzwalającym aparatu głównego.
• Z jakimi seriami aparatury współpracuje ten model? Styk A9A26906 jest w pełni kompatybilny z aparaturą modułową Schneider Electric z serii Acti9 (iC60, iID, iDPN Vigi).
