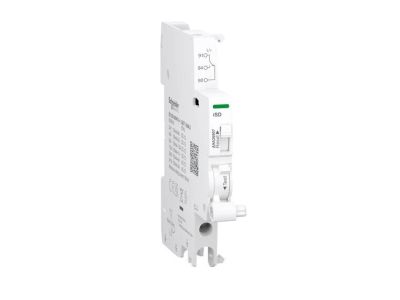

Styk sygnalizacyjny iSD 1 CO | A9A26907 Schneider Electric

Opis i Kluczowe Cechy

Styk sygnalizacyjny iSD 1 CO o numerze katalogowym A9A26907 to zaawansowane akcesorium elektryczne od renomowanego producenta Schneider Electric, zaprojektowane do współpracy z aparaturą modułową serii Acti9. Urządzenie to pełni kluczową rolę w systemach automatyki budynkowej i przemysłowej, umożliwiając zdalne monitorowanie stanu wyzwolenia zabezpieczenia na skutek zakłócenia elektrycznego (np. przeciążenia lub zwarcia). Wyposażony w jeden styk przełączny (1 CO - Changeover), moduł ten pozwala na elastyczną konfigurację obwodów sygnalizacyjnych, informując obsługę o awarii w czasie rzeczywistym.

• Sygnalizacja błędu: Styk iSD aktywuje się wyłącznie w momencie wyzwolenia aparatu przez zabezpieczenie, co odróżnia go od styków pomocniczych iOF.
• Kompaktowa budowa: Szerokość modułu wynosi zaledwie 9 mm (0,5 modułu), co pozwala na znaczną oszczędność miejsca w rozdzielnicy.
• Wskaźnik mechaniczny: Na przednim panelu znajduje się wizualny wskaźnik stanu, ułatwiający szybką diagnostykę lokalną bez konieczności użycia przyrządów pomiarowych.
• Wysoka niezawodność: Produkt został zaprojektowany z myślą o pracy w trudnych warunkach przemysłowych, gwarantując długą żywotność mechaniczną i elektryczną.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości, co jest niezbędne w profesjonalnych instalacjach elektroenergetycznych. Styk iSD 1 CO jest zgodny z normą IEC/EN 60947-5-1, która określa wymagania dla aparatury sterowniczej i pomocniczej. Posiada również certyfikację CE oraz spełnia dyrektywy RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji i bezpieczną eksploatację w nowoczesnych systemach elektrycznych.

Zastosowanie

Styk sygnalizacyjny iSD znajduje szerokie zastosowanie wszędzie tam, gdzie ciągłość zasilania i szybka reakcja na awarię są priorytetem. Jest idealnym rozwiązaniem dla:

• Przemysłu: Monitorowanie stanu wyłączników nadprądowych w szafach sterowniczych maszyn.
• Budynków komercyjnych: Integracja z systemami BMS (Building Management System) w celu powiadamiania o awariach zasilania w biurowcach czy centrach danych.
• Infrastruktury krytycznej: Zdalna kontrola stanu zabezpieczeń w systemach oświetlenia awaryjnego lub wentylacji pożarowej.

Wskazówki Montażowe

Montaż styku iSD 1 CO jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Urządzenie montuje się po lewej stronie aparatu bazowego (wyłącznika nadprądowego iC60 lub różnicowoprądowego iID) za pomocą zatrzasków. Należy zwrócić uwagę na następujące aspekty:

• Szyna DIN: Urządzenie jest w pełni kompatybilne ze standardową szyną montażową TH35 (DIN).
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały styk elektryczny i zapobiec przegrzewaniu się przewodów.
• Przekrój przewodów: Zaciski umożliwiają podłączenie przewodów o przekroju dostosowanym do standardowych obwodów sterowania, co zapewnia stabilne przesyłanie sygnałów informacyjnych.

FAQ

• Czy styk iSD sygnalizuje ręczne wyłączenie aparatu? Nie, styk iSD (Signal Fault) reaguje wyłącznie na wyzwolenie spowodowane usterką elektryczną. Do sygnalizacji położenia styków (ON/OFF) służy styk pomocniczy iOF.
• Z jakimi urządzeniami współpracuje ten moduł? Jest on dedykowany do aparatury modułowej Schneider Electric z serii Acti9, w tym wyłączników iC60 oraz iID.
• Czy styk wymaga zewnętrznego zasilania? Styk iSD jest elementem pasywnym (bezpotencjałowym), który zmienia swój stan mechanicznie pod wpływem działania aparatu głównego.
