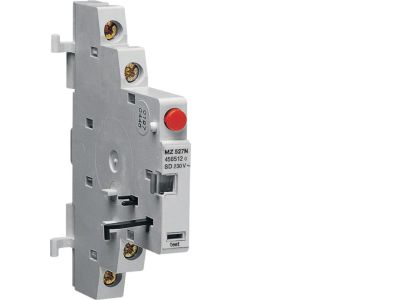

Styk sygnalizacyjny do wyłącznika silnikowego 3,5A 2Z | MZ527N Hager

Opis i Kluczowe Cechy

Symbol MZ527N to styk sygnalizacyjny przeznaczony do współpracy z wyłącznikami silnikowymi. Wyposażony w dwa styki zwierne (2Z) o prądzie znamionowym 3,5 A, umożliwia niezawodne przesyłanie sygnałów o stanie pracy urządzenia. Kompaktowa konstrukcja ułatwia montaż bezpośrednio na wyłączniku silnikowym.

• Prąd znamionowy 3,5 A: gwarantuje bezpieczną pracę w obwodach sygnalizacyjnych bez ryzyka przeciążenia i przegrzania styków.
• Dwa styki zwierne (2Z): umożliwiają podwójną sygnalizację stanu (np. załącz/wyłącz) lub redundantne przesyłanie sygnałów do układów sterowania.
• Dedykowany do wyłączników silnikowych: zapewnia kompatybilność mechaniczną i elektryczną, co skraca czas instalacji i eliminuje błędy montażowe.
• Niezawodna sygnalizacja stanu pracy: idealny do monitorowania pracy silników w systemach automatyki i sterowania.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznakowanie CE. Szczegółowe informacje o zastosowanych normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Styk sygnalizacyjny MZ527N znajduje zastosowanie w układach sterowania i sygnalizacji pracujących z wyłącznikami silnikowymi. Typowe scenariusze użycia obejmują:

• Sygnalizację stanu załączenia/wyłączenia wyłącznika silnikowego w szafach sterowniczych.
• Przekazywanie sygnałów do sterowników PLC lub przekaźników pomocniczych.
• Monitorowanie pracy silników w systemach automatyki budynkowej i przemysłowej.
• Integrację z panelami operatorskimi i układami alarmowymi.

Wskazówki Montażowe

Montaż styku sygnalizacyjnego MZ527N powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całego układu. Produkt montuje się bezpośrednio na wyłączniku silnikowym zgodnie z instrukcją producenta. Przekrój przewodów, moment dokręcania oraz inne parametry instalacyjne należy dobrać zgodnie z dokumentacją techniczną. Nieprzestrzeganie tych zaleceń może skutkować uszkodzeniem urządzenia lub porażeniem prądem.

FAQ

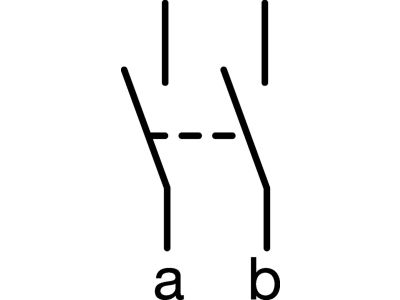

• Co oznacza oznaczenie 2Z? Oznacza dwa styki zwierne (normalnie otwarte, NO). Styki te zwierają się po zadziałaniu wyłącznika silnikowego, umożliwiając przesłanie sygnału elektrycznego.
• Czy styk jest podświetlany? Nie, jest to standardowy styk sygnalizacyjny bez podświetlenia LED. Do sygnalizacji wizualnej należy zastosować dodatkowy wskaźnik świetlny.
• Jaki jest stopień ochrony (IP) tego styku? W dostępnych danych katalogowych nie podano stopnia ochrony. Zalecamy zapoznanie się z dokumentacją techniczną producenta w celu uzyskania szczegółowych informacji.
