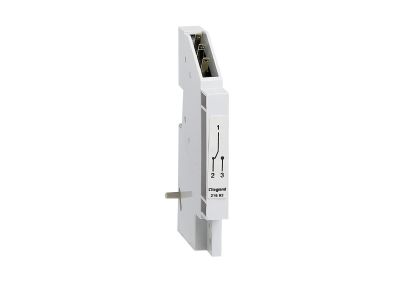

Styk sygnalizacyjny do SP51, SP58. | 021692 Legrand

Opis i Kluczowe Cechy

Styk sygnalizacyjny 021692 przeznaczony jest do podstaw bezpiecznikowych SP51 i SP58. Służy do sygnalizowania funkcji rozłączenia wkładki bezpiecznikowej. Urządzenie charakteryzuje się prądem znamionowym 5 A i napięciem 250 V~. Montowane z boku podstawy (strona prawa), zajmuje 0,5 modułu (17,5 mm) – rozwiązanie oszczędzające miejsce w rozdzielnicy.

• Prąd znamionowy 5 A, napięcie 250 V~: Zapewnia bezpieczną sygnalizację stanu rozłączenia w obwodach niskiego napięcia bez ryzyka przeciążenia styków.
• Montaż z boku podstaw SP51/SP58 (prawa strona): Łatwa integracja z istniejącą aparaturą – nie wymaga dodatkowego miejsca ani specjalnych narzędzi.
• Szerokość 17,5 mm (0,5 modułu): Kompaktowa budowa pozwala zaoszczędzić miejsce w szafie sterowniczej, szczególnie przy wielu akcesoriach.
• Funkcja sygnalizacji rozłączenia: Natychmiastowa informacja o zadziałaniu lub wyjęciu wkładki bezpiecznikowej – ułatwia diagnostykę i serwis instalacji.
• Zgodność z normą IEC 60269-2 i aprobata Veritas: Potwierdzona jakość i bezpieczeństwo stosowania w instalacjach przemysłowych i budynkowych.

Zgodność z Normami

Styk sygnalizacyjny 021692 spełnia wymagania normy IEC 60269-2 oraz posiada aprobatę Veritas. Gwarantuje to zgodność z europejskimi standardami bezpieczeństwa i niezawodności w podstawach bezpiecznikowych.

Zastosowanie

Styk sygnalizacyjny jest dedykowany do współpracy z podstawami bezpiecznikowymi SP51 i SP58. Jego głównym zadaniem jest sygnalizacja stanu rozłączenia wkładki, co sprawdza się w następujących scenariuszach:

• Monitorowanie ciągłości obwodów w instalacjach niskiego napięcia – szybkie wykrycie przepalonego bezpiecznika.
• Układy automatyki budynkowej – przekazanie sygnału do sterownika PLC, systemu BMS lub panelu sygnalizacyjnego.
• Tablice rozdzielcze i szafy sterownicze – wizualna lub elektryczna informacja dla personelu utrzymania ruchu o stanie obwodu.
• Aplikacje przemysłowe wymagające potwierdzenia odłączenia zasilania przed pracami serwisowymi.

Wskazówki Montażowe

Montaż styku sygnalizacyjnego powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Styk montuje się z boku podstawy bezpiecznikowej (prawa strona) poprzez zatrzaśnięcie na obudowie. Podstawa SP51/SP58 jest przystosowana do montażu na szynie TH35 oraz do mocowania wkrętami. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 5 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków – stosować się do dokumentacji producenta.

FAQ

• Jaką funkcję pełni ten styk sygnalizacyjny? Styk sygnalizacyjny 021692 reaguje na funkcję rozłączenia wkładki bezpiecznikowej. Zmiana stanu elektrycznego (zwarty/rozwarty) następuje w momencie wyjęcia lub przepalenia wkładki. Aby poznać dokładną charakterystykę styków (NO/NC), należy sprawdzić schemat w dokumentacji technicznej producenta.
• Jaki jest prąd i napięcie znamionowe styku? Prąd znamionowy wynosi 5 A, napięcie 250 V~. Parametry te umożliwiają bezpieczną sygnalizację w typowych obwodach niskiego napięcia sieciowego.
• Czy styk jest podświetlany lub wyposażony w diodę LED? Styk sygnalizacyjny 021692 nie posiada wbudowanego podświetlenia. Sygnalizacja odbywa się wyłącznie poprzez zmianę stanu elektrycznego, co jest zgodne z przeznaczeniem do systemów automatyki i nadzoru.
