Styk sygnalizacyjny do rozłączników SPX, SPX-V 00 | 605230 Legrand

Opis i Kluczowe Cechy

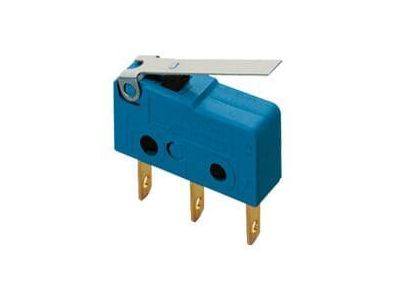

Styk sygnalizacyjny (nr katalogowy 605230) to akcesorium przeznaczone do rozłączników serii SPX i SPX3-V. Wyposażony w zestyk przełączny (SPDT) o parametrach 5 A / 250 V AC oraz 4 A / 30 V DC, służy do niezawodnej sygnalizacji położenia pokrywy rozłącznika. Kompatybilny z wkładkami wielkości 000, 00, 1, 2, 3 oraz wszystkimi gabarytami wymienionych rozłączników.

• Zestyk przełączny (SPDT): Umożliwia sygnalizację zarówno zamknięcia, jak i otwarcia pokrywy rozłącznika, co pozwala na łatwą kontrolę stanu pracy w systemach sterowania i bezpieczeństwa.
• Prąd znamionowy 5 A przy 250 V AC: Zapewnia bezpieczną pracę w typowych obwodach sygnalizacyjnych napięcia przemiennego bez ryzyka przegrzania styków.
• Prąd znamionowy 4 A przy 30 V DC: Gwarantuje niezawodną sygnalizację w obwodach sterowania niskonapięciowego, np. w systemach PLC czy BMS.
• Szeroka kompatybilność: Pasuje do wkładek bezpiecznikowych wielkości 000–3 oraz do wszystkich gabarytów rozłączników SPX i SPX3-V, co czyni go uniwersalnym akcesorium.
• Funkcja sygnalizacji położenia pokrywy: Pozwala na bieżące monitorowanie stanu załączenia rozłącznika, zwiększając bezpieczeństwo obsługi i ułatwiając diagnostykę.

Zgodność z Normami

Styk sygnalizacyjny został zaprojektowany zgodnie z wymaganiami obowiązujących norm europejskich i posiada certyfikat CE. Produkt przeznaczony jest do montażu w rozłącznikach SPX i SPX3-V, które spełniają odpowiednie standardy bezpieczeństwa i niezawodności.

Zastosowanie

Styk sygnalizacyjny znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne monitorowanie stanu rozłącznika. Idealnie sprawdza się w szafach sterowniczych i rozdzielnicach przemysłowych.

• Sygnalizacja otwarcia pokrywy rozłącznika w obwodach bezpieczeństwa maszyn i urządzeń.
• Zdalne informowanie o stanie rozłącznika w systemach automatyki budynkowej (BMS).
• Monitorowanie położenia pokrywy w rozdzielnicach głównych i podrozdzielnicach dla potrzeb szybkiej diagnostyki.
• Integracja z układami sterowania PLC i przekaźnikami w celu generowania sygnałów alarmowych lub blokad.

Wskazówki Montażowe

Montaż styku sygnalizacyjnego powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania rozłącznika i upewnij się, że obwód jest pozbawiony napięcia. Styk należy zamontować zgodnie z dokumentacją techniczną producenta rozłącznika, zwracając uwagę na prawidłowe dokręcenie śrub mocujących oraz dobór przekroju przewodów odpowiedni do obciążenia (maks. 5 A AC / 4 A DC). Przewody podłączaj do zacisków styku zgodnie ze schematem – zestyk przełączny posiada wspólną, normalnie otwartą i normalnie zamkniętą końcówkę.

FAQ

• Jaki typ styku posiada ten produkt? Jest to zestyk przełączny (SPDT – Single Pole Double Throw), umożliwiający sygnalizację obu stanów (załączenia i wyłączenia) rozłącznika.
• Do jakich rozłączników pasuje styk sygnalizacyjny 605230? Styk przeznaczony jest do rozłączników serii SPX i SPX3-V z wkładkami bezpiecznikowymi wielkości 000, 00, 1, 2, 3 i pasuje do wszystkich gabarytów tych rozłączników.
• Czy styk sygnalizuje otwarcie czy zamknięcie pokrywy? Dzięki zestykowi przełącznemu możliwa jest sygnalizacja zarówno otwarcia, jak i zamknięcia pokrywy – w zależności od sposobu podłączenia do układu sterowania.
