Styk sygnalizacyjny do MCB, 1NO+1NC Ith=6A 230VAC | MZ202 Hager

Opis i Kluczowe Cechy

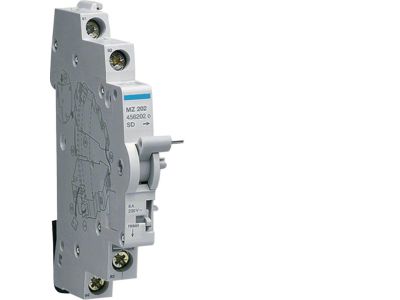

Styk sygnalizacyjny MZ202 przeznaczony jest do współpracy z wyłącznikami nadprądowymi (MCB). Wyposażony w zestyk 1NO+1NC o prądzie cieplnym Ith = 6A i napięciu 230 VAC, umożliwia zdalne odczytywanie stanu styków głównych wyłącznika – czy są one zwarte, czy rozwarte. Kompaktowa konstrukcja ułatwia montaż w rozdzielnicy.

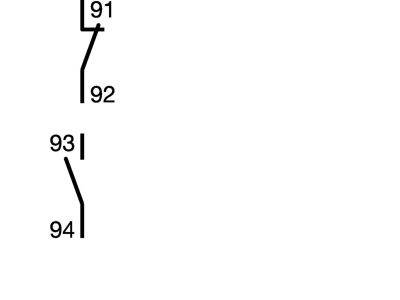

• Zestyk 1NO + 1NC (Ith = 6 A, 230 VAC): Zapewnia niezawodną sygnalizację położenia styków głównych MCB – jeden tor zwierny i jeden rozwierny dają elastyczność w układach sterowania i sygnalizacji.
• Prąd cieplny Ith = 6 A: Gwarantuje bezpieczne przewodzenie sygnałów sterujących bez ryzyka przegrzania styków przy typowych obciążeniach sygnalizacyjnych.
• Napięcie pracy 230 VAC: Pozwala na bezpośrednie podłączenie do obwodów oświetleniowych lub wejść sterowników PLC bez dodatkowych przetwornic.
• Przeznaczenie do MCB: Dedykowany montaż obok wyłącznika nadprądowego – jednoznaczne sprzężenie mechaniczne gwarantuje wierne odwzorowanie stanu styków głównych.
• Łatwy montaż: Szybkie instalowanie na szynie TH35 bez użycia narzędzi specjalistycznych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i eksploatacja powinny odbywać się zgodnie z wytycznymi producenta oraz przepisami krajowymi.

Zastosowanie

Styk sygnalizacyjny MZ202 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne monitorowanie stanu wyłącznika nadprądowego. Sprawdza się w instalacjach przemysłowych, komercyjnych i mieszkaniowych.

• Sygnalizacja położenia wyłącznika MCB w rozdzielnicach elektrycznych.
• Przekazywanie sygnału o zadziałaniu zabezpieczenia do systemu sterowania (PLC, przekaźniki).
• Wizualna kontrola stanu w tablicach rozdzielczych z diodami lub lampkami sygnalizacyjnymi.
• Automatyka budynkowa – informowanie o stanie obwodu w systemach BMS.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Styk mocuje się na szynie TH35 (DIN), zapewniając poprawne sprzęgnięcie mechaniczne z wyłącznikiem MCB. Przekrój przewodów należy dobrać do prądu Ith = 6 A, a moment dokręcania zacisków – według zaleceń w instrukcji. Zachowaj wymagane odstępy izolacyjne i unikaj zanieczyszczenia styków.

FAQ

• Czy styk sygnalizacyjny MZ202 jest podświetlany? Nie, produkt nie posiada wbudowanego podświetlenia. Sygnalizacja odbywa się wyłącznie poprzez zmianę stanu styków (NO/NC).
• Jaki stopień ochrony IP ma to urządzenie? W dostępnych danych nie podano stopnia ochrony. Standardowo aparatura modułowa w rozdzielnicy ma IP20 – montaż w suchych pomieszczeniach nie wymaga wyższego szczelności.
• Jak działa tryb pracy styków – czy sygnalizują załączenie, czy wyłączenie MCB? Styk jest sprzężony mechanicznie z dźwignią wyłącznika. W położeniu ON wyłącznika styk NO jest zwarty (NC rozwarty), w położeniu OFF – odwrotnie. Pozwala to na jednoznaczną sygnalizację aktualnego stanu.
