Styk sygnalizacyjny dla wyłączników serii TX3 i DX3 | 406252 Legrand

Opis i Kluczowe Cechy

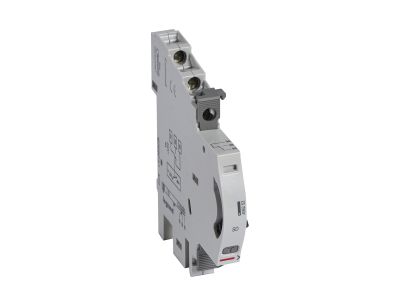

Styk sygnalizacyjny Legrand (symbol 406252) to akcesorium dedykowane do wyłączników serii TX3, DX3 oraz rozłączników FRX300/FRX400. Wyposażony w zestyk przełączny o parametrach 6 A / 250 V AC umożliwia niezawodną sygnalizację wyzwolenia aparatu zabezpieczającego, co przyspiesza lokalizację zadziałania w instalacji. Szerokość modułu wynosząca 0,5 jednostki 18 mm pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 6 A / napięcie 250 V AC: gwarantuje bezpieczne przełączanie sygnałów sterujących w obwodach pomocniczych, bez ryzyka przeciążenia styków.
• Zestyk przełączny (SPDT): umożliwia realizację zarówno sygnalizacji pracy, jak i alarmu – jeden styk może jednocześnie odłączyć obwód normalny i załączyć awaryjny.
• Montaż bez użycia narzędzi: akcesorium zatrzaskuje się bezpośrednio z lewej strony aparatu modułowego, co skraca czas instalacji.
• Możliwość dołączenia do 3 urządzeń dodatkowych na jeden aparat: pozwala na elastyczne rozbudowanie funkcji – styki pomocnicze/sygnalizacyjne lub 2 styki + 1 wyzwalacz.
• Kompatybilność z aparatami TX3, DX3 oraz FRX300/FRX400: uniwersalne akcesorium do popularnych serii Legrand, ułatwiające standaryzację magazynu.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz posiada oznakowanie CE. Jego parametry odpowiadają wymaganiom norm dla akcesoriów modułowych stosowanych w rozdzielnicach niskiego napięcia.

Zastosowanie

Styk sygnalizacyjny doskonale sprawdza się wszędzie tam, gdzie konieczne jest zdalne monitorowanie stanu wyłącznika nadprądowego, różnicowoprądowego lub rozłącznika. Przeznaczony do montażu w rozdzielnicach głównych i podrozdzielnicach.

• Sygnalizacja wyzwolenia zabezpieczenia – np. w szafach sterowniczych hal produkcyjnych.
• Przesyłanie sygnału do sterownika PLC lub systemu BMS o zadziałaniu aparatu.
• Włączanie alarmu świetlnego lub dźwiękowego po wyzwoleniu wyłącznika.
• Zdalna kontrola stanu pracy w instalacjach obiektowych (biura, centra handlowe, budynki użyteczności publicznej).

Wskazówki Montażowe

Montaż i podłączenie styków sygnalizacyjnych może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całej rozdzielnicy. Akcesorium montuje się z lewej strony aparatu modułowego na szynie TH35 (DIN). Nie wymaga narzędzi – wystarczy zatrzasnąć w odpowiednim gnieździe. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obowiązującymi normami oraz dokumentacją techniczną producenta, a moment dokręcania zacisków (jeżeli występują) – dostosować do podanych wartości. Przestrzeganie tych zaleceń zapewnia niezawodne działanie w długim okresie eksploatacji.

FAQ

• Jaka jest funkcja styku sygnalizacyjnego? Styk sygnalizacyjny informuje o wyzwoleniu (zadziałaniu) aparatu zabezpieczającego, do którego jest podłączony – zmienia stan swojego zestyku przełącznego, co może być wykorzystane jako sygnał dla układów sterowania lub sygnalizacji.
• Czy można zamontować więcej niż jeden styk pomocniczy lub sygnalizacyjny na jednym aparacie? Tak, maksymalnie można dołączyć 3 urządzenia dodatkowe (styki pomocnicze/sygnalizacyjne) lub 2 styki + 1 wyzwalacz. Należy pamiętać, że wszystkie akcesoria montuje się po lewej stronie aparatu modułowego.
• Czy do montażu potrzebne są narzędzia? Nie, styk sygnalizacyjny jest wyposażony w mechanizm zatrzaskowy i montuje się go bezpośrednio na korpusie aparatu bez użycia narzędzi, co przyspiesza prace instalacyjne.
