Styk skręcany /do obudowyEPIC POWERLOCK SS 120 (1) | 44420232 Lapp Kabel

Opis i Kluczowe Cechy

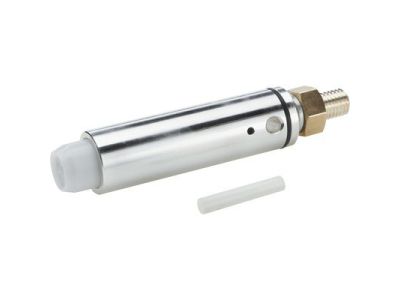

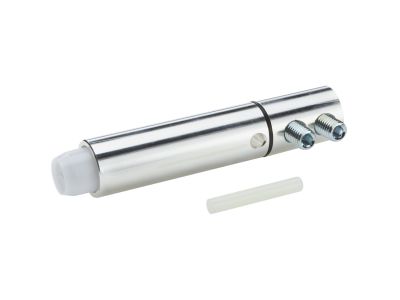

Styk skręcany EPIC POWERLOCK SS 120 (symbol 44420232) to element stykowy zaprojektowany do montażu w obudowach Powerlock F6 S. Wykonany z mosiądzu srebrzonego, przeznaczony do współpracy z nieekranowanymi żyłami pojedynczymi o przekrojach od 50 mm² do 120 mm². Zapewnia pewne połączenie elektryczne o maksymalnej obciążalności 400 A przy zastosowaniu styku śrubowego, co czyni go idealnym rozwiązaniem do zasilania ruchomego, awaryjnego oraz instalacji trójfazowych i prądu stałego.

• Zacisk śrubowy: Umożliwia szybki montaż i demontaż bez specjalistycznych narzędzi – wystarczy klucz płaski lub wkrętak.
• Mosiądz srebrzony: Gwarantuje wysoką przewodność elektryczną i odporność na korozję, co wydłuża żywotność styku.
• Przewody 50-120 mm²: Przeznaczony do grubych przewodów, zapewnia stabilne połączenie nawet przy dużych obciążeniach prądowych.
• Max 400 A (styki śrubowe): Wysoka obciążalność prądowa sprawia, że styk nadaje się do zasilania silników, urządzeń chłodzących oraz systemów awaryjnych.
• Zastosowanie z obudową Powerlock F6 S: Kompatybilny z obudowami typu odbiór, co ułatwia integrację z istniejącymi instalacjami.

Zgodność z Normami

Styk spełnia wymagania europejskich norm dotyczących łączników elektrycznych, w tym dyrektyw niskonapięciowych i standardów jakościowych. Zapewnia bezpieczeństwo eksploatacji w instalacjach przemysłowych, energetyce i systemach zasilania awaryjnego. Produkt posiada oznaczenie CE.

Zastosowanie

Styk skręcany EPIC POWERLOCK SS 120 znajduje szerokie zastosowanie w instalacjach wymagających niezawodnego połączenia elektrycznego o dużym przekroju.

• Zasilanie ruchome i stacjonarne w maszynach przemysłowych.
• Systemy zasilania awaryjnego, w tym agregaty prądotwórcze i baterie magazynowe.
• Instalacje trójfazowe i prądu stałego w energetyce i budownictwie.
• Podłączenie silników elektrycznych oraz urządzeń chłodniczych.

Wskazówki Montażowe

Montaż styku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Styk należy wkręcić w obudowę Powerlock F6 S, a następnie podłączyć przewód o odpowiednim przekroju (50-120 mm²), dokręcając śrubę zaciskową z zalecanym momentem siłowym. Dla przewodów o mniejszych przekrojach (poniżej 50 mm²) zaleca się zastosowanie redukcji średnicy. Podczas montażu należy upewnić się, że połączenie jest wolne od naprężeń mechanicznych i drgań.

FAQ

• Czy styk można stosować z przewodami ekranowanymi? Nie – styk EPIC POWERLOCK SS 120 przeznaczony jest wyłącznie do nieekranowanych żył pojedynczych.
• Jaka jest maksymalna obciążalność prądowa przy zastosowaniu styku zagniatanego? Przy użyciu styku zagniatanego maksymalna obciążalność prądowa wynosi 660 A.
• Czy styk jest kompatybilny z innymi obudowami niż Powerlock F6 S? Tak – dostępne są wersje kompatybilne z innymi obudowami (np. F6 C, D6 S, D6 C), jednak dla styku skręcanego rekomendowana jest obudowa F6 S.
