Styk pozycji OFF TA25, TA63 | TPSAUX44 Schneider Electric

Opis i Kluczowe Cechy

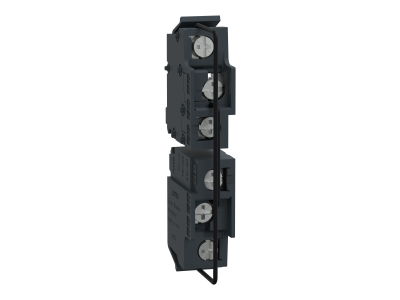

Styk pomocniczy pozycji OFF TA25, TA63 to wyspecjalizowany komponent do automatycznych rozłączników z serii TransferPacT. Jego zadaniem jest precyzyjne sygnalizowanie stanu położenia rozłącznika (OFF). Dzięki układowi 2NO+2NC (2 normalnie otwarte + 2 normalnie zamknięte) zapewnia elastyczność w projektowaniu układów sterowania i monitorowania. Minimalny prąd obciążenia 100mA przy 24VDC gwarantuje niezawodne działanie nawet w układach niskonapięciowych.

• Układ styków 2NO+2NC: Umożliwia elastyczne sterowanie obwodami sygnalizacyjnymi i blokadami w instalacjach elektrycznych.
• Minimalny prąd obciążenia 100mA przy 24VDC: Zapewnia stabilne działanie w układach sterowania i automatyki o niskim poborze mocy.
• Montaż clip-on w pokrywie: Szybki i pewny montaż bez dodatkowych narzędzi – bezpośrednio w pokrywie przedniej rozłącznika TransferPacT TA25/TA63.
• Przewód zalecany 0,5-1,5 mm² (20-16 AWG): Kompatybilny z typowymi przewodami stosowanymi w instalacjach sterowniczych.
• Precyzyjne sygnalizowanie stanu OFF: Umożliwia zdalne monitorowanie położenia rozłącznika w systemach sterowania i nadzoru.

Zgodność z Normami

Styk pomocniczy pozycji OFF spełnia wymagania norm europejskich dotyczących aparatury łączeniowej oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z normami dla rozłączników i aparatury modułowej, zapewniając niezawodność w układach sterowania.

Zastosowanie

Styk pomocniczy jest dedykowany do automatycznych rozłączników z serii TransferPacT, gdzie precyzyjne określenie stanu położenia rozłącznika jest kluczowe dla bezpieczeństwa i sterowania instalacją.

• Sygnalizowanie stanu rozłącznika w układach automatyki budynkowej i przemysłowej.
• Blokady i zabezpieczenia w rozdzielnicach elektrycznych – uniemożliwienie załączenia obwodu przy otwartym rozłączniku.
• Monitorowanie stanu otwartego (OFF) w systemach SCADA i zdalnego nadzoru.
• Integracja z układami alarmowymi i systemami kontroli dostępu.

Wskazówki Montażowe

Montaż styku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od rozłącznika. Styk montować bezpośrednio w pokrywie przedniej rozłącznika TransferPacT TA25/TA63, używając mechanizmu clip-on. Należy upewnić się, że przewody o przekroju 0,5-1,5 mm² są prawidłowo podłączone do zacisków. Po montażu należy przeprowadzić test funkcjonalny układu sygnalizacji.

FAQ

• Czy styk pomocniczy działa z innymi seriami rozłączników? Styk jest dedykowany wyłącznie do automatycznych rozłączników z serii TransferPacT TA25/TA63. Inne serie mogą wymagać osobnego styku pomocniczego.
• Jaki jest maksymalny prąd obciążenia styku? Minimalny prąd obciążenia to 100mA przy 24VDC – nie określono maksymalnego prądu. Zaleca się stosowanie w układach niskonapięciowych.
• Czy styk można montować bez odłączania napięcia? Nie – montaż musi być przeprowadzony przy całkowicie odłączonym napięciu od rozłącznika z uwagi na bezpieczeństwo pracy i konieczność otwarcia pokrywy rozłącznika.
