Styk pomocniczy ZP-WHK | 286053 Eaton

Opis i Kluczowe Cechy

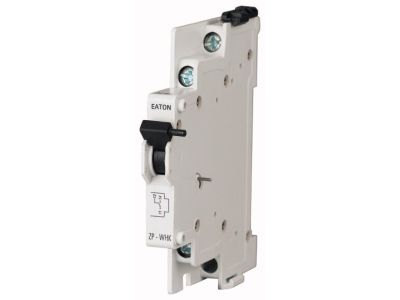

Styk pomocniczy EATON ZP-WHK o numerze katalogowym 286053 to zaawansowany komponent automatyki budynkowej i przemysłowej, zaprojektowany do współpracy z aparaturą modułową serii PLS, PKNM oraz wyłącznikami silnikowymi Z-MS. Urządzenie pełni kluczową funkcję w systemach sterowania i sygnalizacji, informując o stanie pracy głównego aparatu zabezpieczającego. Wyposażony w jeden styk przełączny (1W), pozwala na elastyczną konfigurację obwodów sygnalizacyjnych lub sterowniczych.

• Kompaktowa konstrukcja: Szerokość wynosząca zaledwie 0,5 modułu (ok. 9 mm) pozwala na znaczną oszczędność miejsca w rozdzielnicy elektrycznej.
• Wysoka kompatybilność: Dedykowany do montażu z boku aparatów takich jak wyłączniki nadprądowe PLS czy wyłączniki kombinowane PKNM.
• Niezawodność mechaniczna: Precyzyjny mechanizm przełączający gwarantuje długą żywotność i pewność zadziałania nawet przy niskich prądach sterujących.
• Intuicyjny montaż: System zatrzaskowy umożliwia szybkie połączenie styku z aparatem bazowym bez użycia specjalistycznych narzędzi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury niskiego napięcia. Spełnia wymagania normy IEC/EN 60947-5-1, co potwierdza jego przydatność do zastosowań profesjonalnych w przemyśle. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co gwarantuje bezpieczeństwo użytkowania oraz minimalny wpływ na środowisko naturalne poprzez ograniczenie substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Styk pomocniczy ZP-WHK znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagany jest zdalny monitoring stanu aparatury. Jest idealnym rozwiązaniem dla:

• Systemów BMS: Przekazywanie informacji o wyzwoleniu zabezpieczenia do systemów zarządzania budynkiem.
• Układów automatyki: Realizacja blokad elektrycznych oraz sterowanie cewkami styczników w zależności od stanu wyłącznika głównego.
• Sygnalizacji wizualnej i dźwiękowej: Załączanie lampek kontrolnych lub syren alarmowych w przypadku awarii zasilania lub przeciążenia obwodu.
• Przemysłowych szaf sterowniczych: Gdzie precyzyjna informacja o stanie wyłączników silnikowych Z-MS jest niezbędna dla ciągłości procesów technologicznych.

Wskazówki Montażowe

Montaż styku pomocniczego ZP-WHK powinien być przeprowadzony przez wykwalifikowany personel. Przed przystąpieniem do prac należy upewnić się, że zasilanie w rozdzielnicy jest odłączone. Styk montuje się z lewej strony aparatu bazowego (np. PLS lub Z-MS). Należy zwrócić uwagę na prawidłowe zazębienie się dźwigni mechanizmu styku z mechanizmem aparatu głównego. Przewody sterownicze o odpowiednim przekroju należy dokręcić z momentem zalecanym przez producenta, co zapobiega luzowaniu się styków pod wpływem drgań i zapewnia stabilną rezystancję przejścia.

FAQ

• Czy styk ZP-WHK pasuje do wyłączników różnicowoprądowych? Styk jest dedykowany głównie do serii PLS, PKNM oraz Z-MS. Przed montażem z innymi seriami należy zweryfikować kompatybilność mechaniczną w dokumentacji technicznej EATON.
• Jaka jest funkcja styku 1W? Jest to styk przełączny, co oznacza, że posiada jeden zacisk wspólny oraz dwa wyjścia: jedno normalnie otwarte (NO) i jedno normalnie zamknięte (NC).
• Czy montaż styku wymaga użycia szyny DIN? Styk montuje się bezpośrednio do obudowy aparatu głównego, który z kolei jest osadzony na standardowej szynie DIN TS35.
