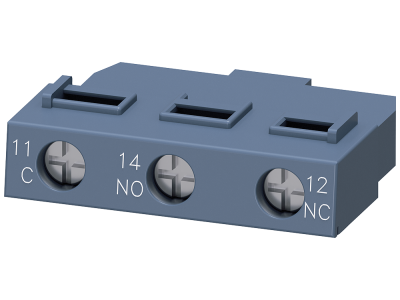

Łącznik pomocniczy poprzeczny, przystosowany do elektroniki, 1 zestyk przełączny do wyłącznika | 3RV2901-1G Siemens

Alternatywny kod produktu: 3RV29011G

Opis i Kluczowe Cechy

Łącznik pomocniczy poprzeczny 3RV2901-1G firmy Siemens to dedykowane akcesorium do wyłączników serii 3RV2, zaprojektowane w ramach modułowego systemu SIRIUS. Wyposażony w jeden zestyk przełączny, przystosowany do pracy w obwodach elektronicznych, umożliwia niezawodną sygnalizację i sterowanie. Przyłącze śrubowe gwarantuje trwałe i bezpieczne połączenie przewodów.

• 1 zestyk przełączny: Zapewnia elastyczną konfigurację obwodów sterowniczych – możliwość przełączania między stykami NO i NC dla sygnalizacji stanu wyłącznika lub przekazywania impulsów do układów automatyki.
• Przystosowany do elektroniki: Gwarantuje bezproblemową współpracę z sygnałami niskonapięciowymi (np. z PLC, przekaźników półprzewodnikowych) bez ryzyka zakłóceń, co zwiększa niezawodność systemów sterowania.
• Przyłącze śrubowe: Umożliwia szybki i pewny montaż przewodów o odpowiednim przekroju, minimalizując ryzyko poluzowania połączeń w warunkach wibracji.
• Dedykowany do wyłączników 3RV2: Idealne dopasowanie mechaniczne i elektryczne, co skraca czas instalacji i eliminuje ryzyko błędów montażowych.
• Modułowy system SIRIUS: Łatwa rozbudowa rozdzielnicy o dodatkowe funkcje sygnalizacyjne i sterownicze, przy zachowaniu jednolitej estetyki i wysokiej jakości Siemensa.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach spełniających wymagania standardu DIN. Dokładne dane dotyczące norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Łącznik pomocniczy poprzeczny 3RV2901-1G znajduje zastosowanie wszędzie tam, gdzie wymagane jest monitorowanie stanu wyłącznika oraz przekazywanie sygnałów do układów automatyki lub sygnalizacji. Idealnie sprawdza się w rozdzielnicach przemysłowych i budynkowych.

• Przekazywanie sygnału o zadziałaniu wyłącznika do systemu nadzoru (PLC, sterownik).
• Impulsowanie styczników lub przekaźników w celu zdalnego wyłączenia/załączenia obwodów.
• Sygnalizacja optyczna lub akustyczna stanu pracy wyłącznika (załączony/wyłączony/awaria).
• Rozbudowa rozdzielnicy o dodatkowe obwody sterownicze w ramach systemu SIRIUS.

Wskazówki Montażowe

Montaż łącznika pomocniczego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie. Urządzenie montuje się na szynie TH35 (DIN). Moment dokręcania śrub zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną wyłącznika 3RV2 i producenta łącznika.

FAQ

• Czy łącznik pomocniczy ma podświetlenie? Producent nie przewidział w tym modelu wbudowanego podświetlenia. Sygnalizację stanu należy realizować za pomocą zewnętrznych lamp sygnalizacyjnych lub wskaźników podłączonych do styku przełącznego.
• Jaki jest stopień ochrony (IP) łącznika? Dokumentacja techniczna nie podaje konkretnego stopnia IP dla samego łącznika. Przy montażu w rozdzielnicy zamykanej przyjmuje się typowy dla aparatury modułowej stopień ochrony IP20. Szczegółowe informacje znajdują się w karcie katalogowej wyłącznika 3RV2.
• W jakim trybie pracuje styk – zwierny czy rozwierny? Styk jest przełączny (change-over), co oznacza, że w zależności od stanu wyłącznika może działać jako normalnie otwarty (NO) lub normalnie zamknięty (NC). Użytkownik wybiera odpowiednią konfigurację podłączenia do potrzeb sterowania.
