Styk pomocniczy S2C-H10 1NO | 2CDS200970R0032 ABB

Opis i Kluczowe Cechy

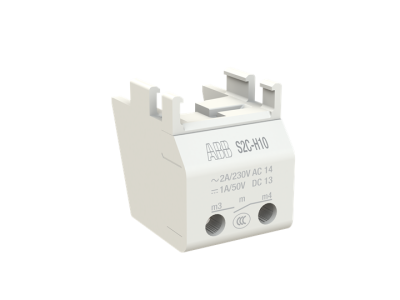

Styk pomocniczy ABB S2C-H10 to zaawansowane akcesorium elektroinstalacyjne zaprojektowane z myślą o precyzyjnej sygnalizacji stanu pracy aparatury modułowej. Urządzenie zostało wyposażone w jeden styk zwierny (1NO - Normally Open), który zmienia swój stan w zależności od pozycji styków głównych współpracującego aparatu. Model ten charakteryzuje się montażem dolnym, co pozwala na znaczną oszczędność miejsca w rozdzielnicy, eliminując konieczność rozbudowy szyny DIN w poziomie. Wykorzystanie zintegrowanego suwaka gwarantuje pewne i stabilne połączenie mechaniczne z wyłącznikami nadprądowymi (MCB) oraz urządzeniami detekcji iskrzenia (AFDD), co przekłada się na niezawodność przekazywania sygnałów do układów sterowania lub systemów wizualizacji.

• Konfiguracja styków: 1NO (jeden styk zwierny) umożliwiający sygnalizację załączenia aparatu.
• Montaż dolny: Innowacyjna konstrukcja pozwalająca na montaż pod aparatem bazowym, co optymalizuje przestrzeń wewnątrz obudowy.
• Kompatybilność: Pełna integracja z seriami wyłączników MCB oraz modułami AFDD marki ABB.
• Mechanizm suwakowy: Precyzyjny suwak zapewnia błyskawiczną instalację i trwałe sprzężenie mechaniczne.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co jest standardem dla marki ABB. Styk pomocniczy S2C-H10 spełnia wymagania normy IEC/EN 60947-5-1, dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Dzięki temu inżynierowie i instalatorzy mają pewność, że komponent ten zachowa parametry izolacyjne oraz wytrzymałość elektryczną wymaganą w profesjonalnych instalacjach przemysłowych i budynkowych. Posiada również certyfikację CE, co potwierdza dopuszczenie do obrotu na wymagającym rynku europejskim.

Zastosowanie

Styk pomocniczy S2C-H10 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest kluczowym elementem w układach zdalnego monitorowania stanu instalacji elektrycznej. Dzięki niemu możliwe jest przesyłanie informacji o zadziałaniu zabezpieczenia lub ręcznym wyłączeniu obwodu do sterowników PLC, systemów BMS (Building Management System) czy lampek sygnalizacyjnych na elewacji rozdzielnicy. Idealnie sprawdza się w aplikacjach, gdzie krytyczne jest szybkie wykrycie braku zasilania w obwodach pomocniczych lub sterowniczych, minimalizując przestoje w pracy maszyn i urządzeń.

Wskazówki Montażowe

Instalacja styku S2C-H10 powinna być przeprowadzona przy odłączonym napięciu zasilania. Dzięki dolnemu systemowi montażu, styk należy wsunąć w dedykowane gniazdo pod wyłącznikiem MCB lub AFDD, wykorzystując zintegrowany suwak do zablokowania mechanizmu. Należy zwrócić szczególną uwagę na prawidłowe osadzenie trzpienia sprzęgającego, który odpowiada za przeniesienie ruchu mechanicznego z aparatu głównego na styk pomocniczy. Podczas podłączania przewodów sterowniczych zaleca się stosowanie odpowiednich tulejek zaciskowych oraz przestrzeganie momentu dokręcania śrub zaciskowych zgodnie z dokumentacją techniczną producenta, co zapobiega przegrzewaniu się styków i zapewnia długowieczność połączenia.

FAQ

• Czy styk S2C-H10 zajmuje dodatkowe moduły na szynie DIN? Nie, dzięki montażowi dolnemu styk montowany jest pod aparatem, co pozwala zachować szerokość modułową zestawu na szynie.
• Z jakimi urządzeniami współpracuje ten model? Jest dedykowany do współpracy z wyłącznikami nadprądowymi (MCB) oraz urządzeniami AFDD marki ABB wyposażonymi w odpowiednie gniazda dolne.
• Czy styk 1NO może służyć do sygnalizacji wyzwolenia wyłącznika? Tak, styk 1NO zmienia swój stan wraz ze stykami głównymi aparatu, informując o jego aktualnej pozycji (otwarty/zamknięty).
