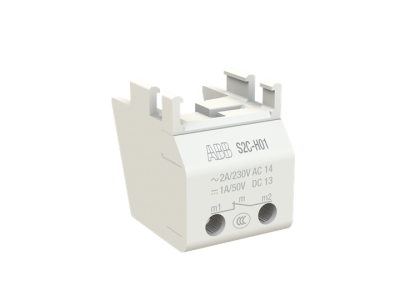

Styk pomocniczy S2C-H01 1NC | 2CDS200970R0031 ABB

Opis i Kluczowe Cechy

Styk pomocniczy ABB S2C-H01 to zaawansowany komponent modułowy zaprojektowany z myślą o precyzyjnej sygnalizacji stanu pracy aparatury modułowej. Urządzenie zostało wyposażone w jeden styk rozwierny (1NC - Normally Closed), który umożliwia skuteczne monitorowanie pozycji styków głównych wyłącznika, do którego jest podłączony. Unikalną cechą modelu S2C-H01 jest jego konstrukcja przystosowana do montażu dolnego, co pozwala na znaczną oszczędność miejsca na szynie DIN w rozdzielnicach o ograniczonej przestrzeni montażowej.

• Konfiguracja styków: 1NC (jeden styk rozwierny) zapewniający niezawodną informację o rozłączeniu obwodu.
• Montaż dolny: Innowacyjny system mocowania od spodu aparatu głównego, idealny do gęsto upakowanych szaf sterowniczych.
• Wysoka kompatybilność: Produkt dedykowany do współpracy z wyłącznikami nadmiarowoprądowymi serii S200 oraz wyłącznikami różnicowoprądowymi marki ABB.
• Kompaktowa budowa: Minimalny wpływ na szerokość modułową zestawu przy jednoczesnym rozszerzeniu funkcjonalności diagnostycznej.

Zgodność z Normami

Styk pomocniczy S2C-H01 został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych i budynkowych. Produkt spełnia wymagania normy IEC/EN 60947-5-1 dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji i zapewnia pełną zgodność z europejskimi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Model S2C-H01 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest kluczowym elementem w układach zdalnej sygnalizacji, gdzie konieczne jest przekazanie informacji o zadziałaniu zabezpieczenia do sterownika PLC, systemu BMS lub na panel operatorski. Dzięki stykowi 1NC, inżynierowie mogą łatwo zrealizować funkcje blokad bezpieczeństwa, sygnalizacji awarii lub monitoringu stanu zasilania w krytycznych obwodach odbiorczych.

Wskazówki Montażowe

Instalacja styku pomocniczego ABB S2C-H01 powinna być przeprowadzona przy odłączonym napięciu zasilania. Dzięki systemowi zatrzaskowemu, montaż od dołu aparatu głównego jest szybki i nie wymaga specjalistycznych narzędzi. Należy upewnić się, że trzpień sterujący styku jest prawidłowo sprzężony z mechanizmem wyłącznika nadmiarowoprądowego. Podczas podłączania przewodów sterowniczych zaleca się stosowanie odpowiednich tulejek zaciskowych oraz przestrzeganie momentu dokręcania zacisków śrubowych określonego w dokumentacji technicznej producenta, co zapobiega przegrzewaniu się styków i zapewnia długotrwałą bezawaryjność połączenia.

FAQ

• Czy styk S2C-H01 zajmuje dodatkowe miejsce na szynie DIN? Nie, dzięki montażowi od dołu aparatu głównego, styk nie zwiększa szerokości modułowej zestawu, co jest kluczowe w małych rozdzielnicach.
• Z jakimi seriami wyłączników ABB współpracuje ten model? Styk jest kompatybilny głównie z serią S200, S200M, S200P oraz wybranymi wyłącznikami różnicowoprądowymi.
• Czy można zamontować więcej niż jeden styk pomocniczy? Montaż dolny S2C-H01 pozwala na jednoczesne stosowanie standardowych styków pomocniczych montowanych z boku, co daje większą elastyczność w projektowaniu układów sygnalizacji.
