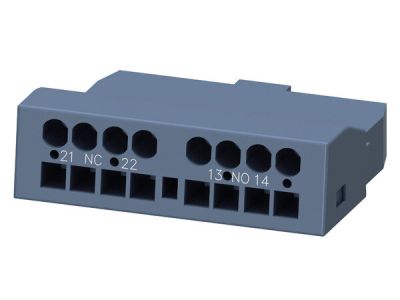

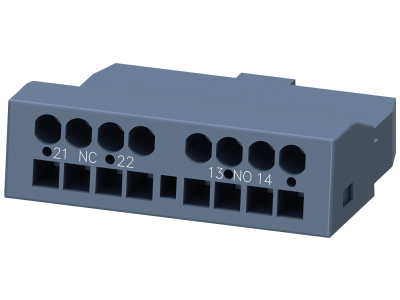

Styk pomocniczy poprzeczny 1NO i 1NC Zaciski sprężynowe Do wyłączników w wielkości S00 do S3 | 3RV2901-2E Siemens

Opis i Kluczowe Cechy

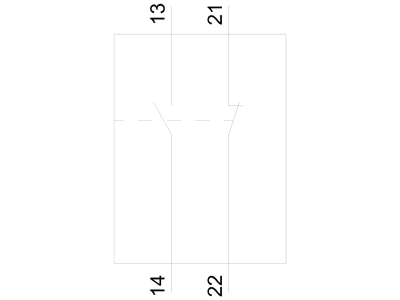

Styk pomocniczy poprzeczny SIEMENS o numerze katalogowym 3RV2901-2E to zaawansowany komponent automatyki przemysłowej, należący do renomowanej rodziny produktów SIRIUS. Urządzenie zostało zaprojektowane z myślą o rozszerzeniu funkcjonalności wyłączników silnikowych w rozmiarach od S00 do S3. Wyposażenie styku w konfigurację 1NO (jeden styk zwierny) oraz 1NC (jeden styk rozwierny) pozwala na precyzyjne monitorowanie stanu pracy aparatu głównego oraz przesyłanie sygnałów zwrotnych do układów sterowania, takich jak sterowniki PLC czy przekaźniki pomocnicze.

• Zaciski sprężynowe: Zastosowanie technologii sprężynowej gwarantuje trwałe i odporne na wstrząsy połączenie elektryczne, co eliminuje konieczność okresowego dokręcania zacisków.
• Uniwersalność: Kompatybilność z szerokim zakresem wielkości mechanicznych (S00, S0, S2, S3) pozwala na optymalizację stanów magazynowych.
• System SIRIUS: Pełna integracja z ekosystemem Siemens SIRIUS zapewnia niezawodność i łatwość projektowania kompletnych układów rozruchowych.
• Kompaktowa budowa: Poprzeczny montaż na czole urządzenia pozwala zaoszczędzić cenne miejsce na szynie DIN wewnątrz szafy sterowniczej.

Zgodność z Normami

Produkt został wykonany zgodnie z najwyższymi standardami jakościowymi marki SIEMENS, co potwierdza jego przydatność w wymagających aplikacjach przemysłowych. Styk pomocniczy 3RV2901-2E spełnia rygorystyczne normy bezpieczeństwa dotyczące aparatury niskiego napięcia. Dzięki przynależności do serii SIRIUS, komponent ten przechodzi rygorystyczne testy wytrzymałościowe, co zapewnia długą żywotność mechaniczną i elektryczną nawet przy częstych cyklach łączeniowych. Urządzenie posiada certyfikację dopuszczającą do użytku na rynkach międzynarodowych, co jest kluczowe dla prefabrykatorów szaf eksportujących swoje rozwiązania.

Zastosowanie

Styk pomocniczy 3RV2901-2E znajduje szerokie zastosowanie w systemach sterowania i sygnalizacji. Jest dedykowany do współpracy z wyłącznikami silnikowymi, stycznikami mocy oraz przekaźnikami pomocniczymi. Należy jednak pamiętać, że styk ten nie jest przeznaczony do montażu w wyłącznikach różnicowoprądowych z zabezpieczeniem nadprądowym ani w wyłącznikach mocy o innej charakterystyce niż seria 3RV. Idealnie sprawdza się w:

• Układach sygnalizacji zadziałania zabezpieczenia termicznego lub zwarciowego.
• Blokadach elektrycznych w układach nawrotnych i gwiazda-trójką.
• Monitorowaniu stanu pracy napędów w liniach produkcyjnych.
• Systemach automatyki budynkowej współpracujących z aparatami modułowymi SIRIUS.

Wskazówki Montażowe

Montaż styku pomocniczego 3RV2901-2E jest intuicyjny i nie wymaga specjalistycznych narzędzi, dzięki zastosowaniu zacisków sprężynowych. Aby zapewnić poprawną pracę urządzenia, należy postępować zgodnie z poniższymi wytycznymi:

• Miejsce montażu: Styk montowany jest poprzecznie na przedniej części wyłącznika silnikowego.
• Podłączenie przewodów: Należy odizolować końcówkę przewodu na odpowiednią długość i wsunąć ją w zacisk sprężynowy. Technologia ta zapewnia stały docisk niezależnie od wibracji.
• Weryfikacja: Po zamontowaniu należy sprawdzić mechaniczne połączenie styku z mechanizmem wyłącznika, aby upewnić się, że zmiana stanu aparatu głównego poprawnie wymusza przełączenie styków pomocniczych.
• Bezpieczeństwo: Wszelkie prace montażowe należy wykonywać przy odłączonym napięciu zasilania.

FAQ

• Czy styk 3RV2901-2E pasuje do każdego wyłącznika? Nie, jest on dedykowany wyłącznie do wyłączników silnikowych Siemens SIRIUS w rozmiarach S00, S0, S2 oraz S3. Nie pasuje do wyłączników różnicowoprądowych.
• Czym różnią się zaciski sprężynowe od śrubowych? Zaciski sprężynowe oferują szybszy montaż i są odporne na poluzowanie pod wpływem drgań, co jest kluczowe w środowisku przemysłowym.
• Czy mogę zamontować ten styk z boku wyłącznika? Ten konkretny model (3RV2901-2E) jest stykiem poprzecznym montowanym od czoła. Do montażu bocznego należy wybrać odpowiedni model styku bocznego z serii 3RV29.
