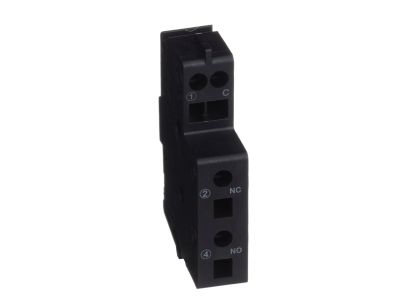

Styk pomocniczy OF SD dla NSXm, sprężynowy Compact NSXm | LV426950 Schneider Electric

Opis i Kluczowe Cechy

Styk pomocniczy OF/SD o numerze katalogowym LV426950 to zaawansowany komponent sygnalizacyjny zaprojektowany przez lidera branży, firmę Schneider Electric. Urządzenie to pełni podwójną funkcję w zależności od miejsca montażu w aparacie podstawowym: może służyć jako styk pomocniczy OF (Open/Close), informujący o stanie położenia styków głównych wyłącznika, lub jako styk sygnalizacji wyzwolenia SD (Trip), wskazujący na zadziałanie zabezpieczeń. Wyposażenie styku w jeden styk przełączny 1 NO/NC (normalnie otwarty / normalnie zamknięty) pozwala na elastyczną integrację z układami sterowania i automatyki budynkowej.

• Zaciski sprężynowe: Zastosowanie technologii sprężynowej gwarantuje trwały i pewny docisk przewodu, co eliminuje ryzyko poluzowania się połączenia pod wpływem drgań oraz znacząco skraca czas prefabrykacji rozdzielnicy.
• Wielofunkcyjność: Możliwość pracy w trybie OF lub SD pozwala na optymalizację stanów magazynowych i uproszczenie projektowania systemów monitoringu.
• Kompaktowa konstrukcja: Idealnie dopasowana do gamy Compact NSXm, nie zajmuje dodatkowego miejsca na szynie DIN poza obrysem wyłącznika.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w elektrotechnice przemysłowej. Jest w pełni kompatybilny z normą IEC/EN 60947-5-1, co potwierdza jego niezawodność w obwodach sterowniczych. Jako element systemów Compact NSXm oraz PowerPact B, styk spełnia najwyższe standardy izolacji oraz wytrzymałości elektrycznej, co jest kluczowe dla zachowania ciągłości zasilania w obiektach komercyjnych i przemysłowych.

Zastosowanie

Styk pomocniczy LV426950 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagana jest precyzyjna informacja o stanie aparatury modułowej. Jest dedykowany do współpracy z wyłącznikami kompaktowymi Compact NSXm oraz PowerPact PowerPact B. Idealnie sprawdza się w systemach zdalnego nadzoru, układach SZR (Samoczynne Załączanie Rezerwy) oraz w systemach BMS (Building Management System), przesyłając sygnały o awarii lub planowym wyłączeniu sekcji zasilania do sterowników PLC lub paneli operatorskich.

Wskazówki Montażowe

Montaż styku odbywa się beznarzędziowo poprzez umieszczenie modułu w dedykowanym gnieździe pod przednią pokrywą wyłącznika Compact NSXm. Należy zwrócić szczególną uwagę na prawidłowe ułożenie przewodów w kanałach kablowych aparatu, aby uniknąć ich przycięcia podczas zamykania obudowy. Dzięki zaciskom sprężynowym, montażysta nie musi kontrolować momentu dokręcania, co jest standardem przy zaciskach śrubowych. Przed uruchomieniem zaleca się wykonanie testu mechanicznego wyłącznika w celu weryfikacji poprawności przełączania styków pomocniczych.

FAQ

• Czy styk LV426950 wymaga okresowego dokręcania zacisków? Nie, dzięki zastosowaniu technologii sprężynowej połączenie jest odporne na wstrząsy i nie wymaga konserwacji w całym okresie eksploatacji.
• Czy ten sam moduł może jednocześnie pełnić funkcję OF i SD? Jeden fizyczny moduł pełni jedną funkcję w zależności od gniazda, w którym zostanie zainstalowany w wyłączniku. Aby uzyskać obie funkcje jednocześnie, należy zastosować dwa osobne styki.
• Z jakimi seriami wyłączników współpracuje ten styk? Produkt jest w pełni kompatybilny z seriami Schneider Electric Compact NSXm oraz PowerPact B.
