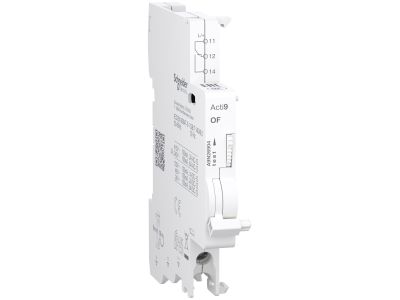

Styk pomocniczy OF 1 CO | A9N26904 Schneider Electric

Opis i Kluczowe Cechy

Styk pomocniczy OF 1 CO o numerze katalogowym A9N26904 to zaawansowany komponent sygnalizacyjny zaprojektowany przez renomowanego producenta Schneider Electric. Urządzenie to służy do zdalnego wskazywania pozycji styków głównego aparatu, z którym jest sprzężone. Wyposażone w jeden styk przełączny (1 CO - Change Over), pozwala na elastyczne konfigurowanie obwodów sterowania i sygnalizacji w systemach automatyki budynkowej oraz przemysłowej.

• Sygnalizacja stanu: Styk zmienia swoje położenie w momencie otwarcia lub zamknięcia aparatu głównego, co umożliwia natychmiastową weryfikację statusu pracy urządzenia.
• Kompaktowa budowa: Szerokość modułu została zoptymalizowana, aby zajmować minimalną ilość miejsca na szynie DIN, co jest kluczowe w gęsto upakowanych rozdzielnicach.
• Wysoka niezawodność: Mechanizm styku został zaprojektowany tak, aby wytrzymać tysiące cykli łączeniowych, co gwarantuje długowieczność instalacji.
• Kompatybilność: Produkt jest w pełni zintegrowany z systemem Acti9, co zapewnia bezproblemowy montaż mechaniczny i elektryczny z wyłącznikami nadprądowymi oraz różnicowoprądowymi.

Zgodność z Normami

Styk pomocniczy A9N26904 został wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i jakość wykonania. Urządzenie spełnia wymagania normy IEC/EN 60947-5-1, która określa parametry dla aparatury sterowniczej i elementów przełączających. Posiada również certyfikację CE, co dopuszcza go do użytku na rynku europejskim, oraz spełnia dyrektywy środowiskowe RoHS, ograniczające użycie substancji niebezpiecznych w sprzęcie elektrycznym.

Zastosowanie

Głównym przeznaczeniem styku pomocniczego OF 1 CO jest praca w układach automatyki i sterowania. Znajduje on zastosowanie w:

• Systemach BMS: Przekazywanie informacji o zadziałaniu zabezpieczeń do systemów zarządzania budynkiem.
• Układach sygnalizacji optycznej i akustycznej: Załączanie kontrolek na elewacji rozdzielnicy lub uruchamianie alarmów w przypadku wyłączenia obwodu.
• Logice sterowniczej: Blokowanie załączenia innych odbiorników w przypadku awarii lub celowego wyłączenia sekcji zasilania.
• Przemysłowych szafach sterowniczych: Monitorowanie stanu pracy maszyn i urządzeń technologicznych.

Wskazówki Montażowe

Montaż styku pomocniczego A9N26904 jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Urządzenie montuje się po lewej stronie aparatu głównego (np. wyłącznika iC60) za pomocą zatrzasków mechanicznych. Należy zwrócić uwagę na prawidłowe sprzężenie dźwigni mechanicznej styku z mechanizmem aparatu głównego. Przewody o odpowiednim przekroju należy dokręcić z momentem zalecanym przez producenta, co zapobiega przegrzewaniu się styków i zapewnia stabilność połączenia elektrycznego w warunkach wibracji.

FAQ

• Czy styk OF 1 CO wymaga osobnego zasilania? Nie, styk jest elementem pasywnym, który zmienia swój stan mechanicznie pod wpływem pracy aparatu głównego. Wymaga jedynie podłączenia obwodu sygnalizacyjnego, który ma monitorować.
• Z jakimi seriami aparatury Schneider Electric współpracuje ten model? Model A9N26904 jest dedykowany głównie do współpracy z aparaturą modułową z serii Acti9, taką jak iC60, iID czy iSW-NA.
• Jaka jest funkcja styku przełącznego (CO)? Styk przełączny posiada jeden zacisk wspólny oraz dwa wyjścia: jedno normalnie otwarte (NO) i jedno normalnie zamknięte (NC). Pozwala to na jednoczesne rozłączenie jednego obwodu i zamknięcie drugiego przy zmianie stanu aparatu.
